Cấu tạo dây chuyền sản xuất
Dây chuyền sản xuất sơn phủ lớp lót nội bộ của chúng tôi là một hệ thống mô-đun, tích hợp đầy đủ, được thiết kế cho quy trình làm việc liền mạch trên hai ngành công nghiệp riêng biệt. Cấu tạo dây chuyền sản xuất tiêu chuẩn cấu tạo dây chuyền sản xuất bao gồm:
-
Hệ thống nạp liệu tự động: Nạp liệu bằng hút chân không hoặc băng tải cho tấm nội thất; robot gắp đặt cho sản phẩm đúc bột.
-
Bộ phận loại bỏ bụi & ion hóa: Loại bỏ các hạt bề mặt và điện tích tĩnh để đảm bảo độ bám dính lớp phủ tối ưu.
-

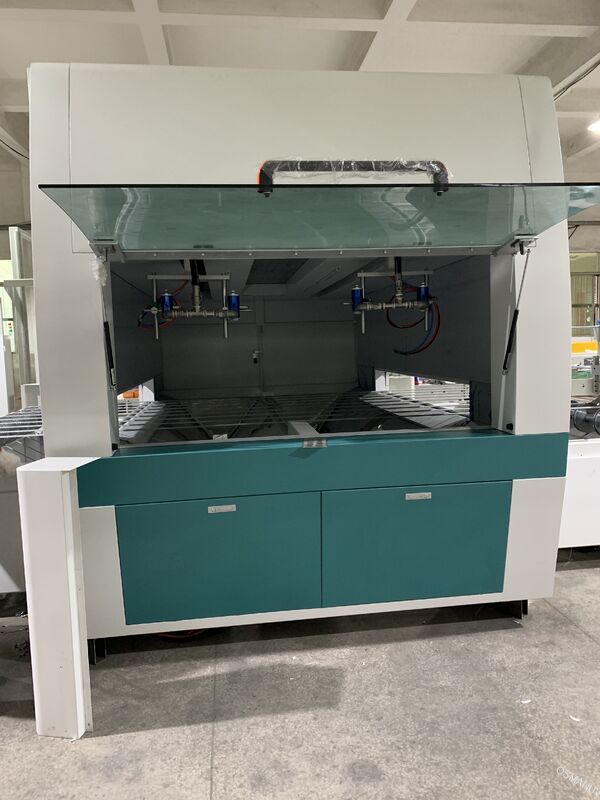

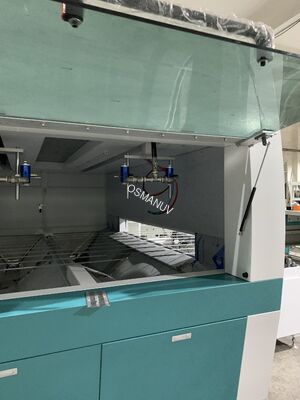

Trạm phun sơn phủ lõi:
-
Cung cấp lớp phủ chính xác:Bơm màng khí nén với ổn định áp suất.
-

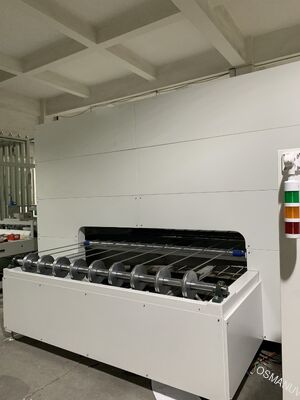

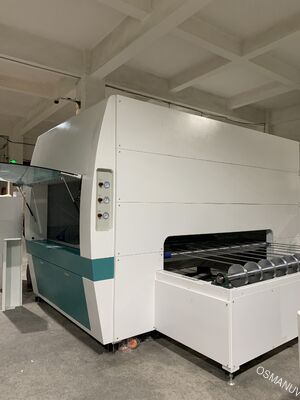

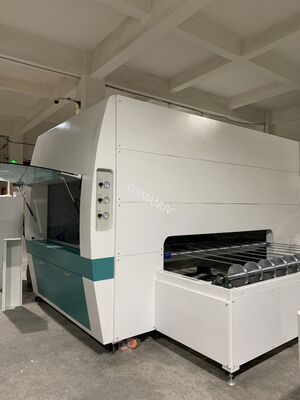

Buồng sấy/khuôn khô: Sấy IR hoặc đối lưu mô-đun với kiểm soát nhiệt độ theo vùng (môi trường đến 120°C).
-
Dỡ hàng & xếp chồng tự động: Thu gom sản phẩm hoàn chỉnh có tổ chức.
-

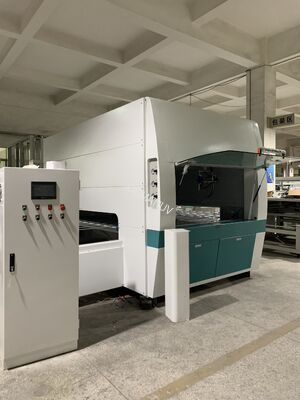

Bảng điều khiển PLC tập trung: Giao diện HMI màn hình cảm ứng với các bộ phận Mitsubishi hoặc Delta để quản lý công thức và đồng bộ tốc độ.
Lưu ý: Cấu hình dây chuyền — bao gồm số lượng trạm, số lượng súng phun và bố trí băng tải — Thông số kỹ thuật để phù hợp với không gian nhà máy và khối lượng sản xuất cụ thể của bạn.
Mô tả sản phẩm
Dây chuyền sản xuất sơn phủ lớp lót nội bộ này là một giải pháp tự động hóa, có độ chính xác cao, được thiết kế đặc biệt để áp dụng lớp phủ chức năng đồng nhất lên bề mặt bên trong và bên ngoài của tấm nội thất và sản phẩm đúc bột.Đối với ứng dụng tấm nội thất

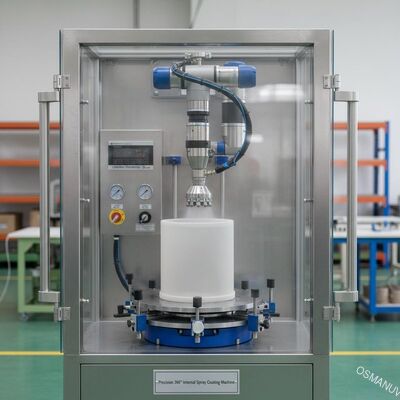

(như hộp đựng thực phẩm thân thiện với môi trường, khay và bộ đồ ăn), máy sử dụng công nghệ sơn quay/ly tâm tiên tiến. Mỗi sản phẩm được giữ chắc chắn trên Đối với bao bì đúc bột
(như hộp đựng thực phẩm thân thiện với môi trường, khay và bộ đồ ăn), máy sử dụng công nghệ sơn quay/ly tâm tiên tiến. Mỗi sản phẩm được giữ chắc chắn trên đồ gá được thiết kế tùy chỉnh trong khi các vòi phun chính xác phân phối lớp phủ. Lực ly tâm được tạo ra bởi quá trình quay đảm bảo lớp phủ lỏng lan tỏa đều trên tất cả các hình dạng phức tạp bên trong, bao gồm cả các góc sâu và thành bên, tạo ra một lớp rào cản liền mạch.Quy trình này lý tưởng để áp dụng các lớp phủ chống thấm nước, chống dầu, chịu nhiệt độ cao (trên 100°C) và làm cứng bề mặt, đáp ứng các tiêu chuẩn an toàn thực phẩm nghiêm ngặt. Bằng cách tự động hóa việc ứng dụng, dây chuyền đảm bảo trọng lượng lớp phủ nhất quán (thường là 5-50 micron), loại bỏ lỗi thủ công và giảm đáng kể lãng phí vật liệu với hiệu suất sử dụng lớp phủ đạt gần 100%.Hệ thống được thiết kế để hoạt động liên tục 24/7 và
hoàn toàn có thể tùy chỉnh
để xử lý nhiều hình dạng, kích cỡ sản phẩm, vật liệu phủ (gốc nước, UV, PU) và tốc độ sản xuất khác nhau.Thông số kỹ thuậtThông số
Cấu hình tấm nội thất
Nội thất tấm (văn phòng, nhà bếp, phòng tắm)
Sàn kỹ thuật
-
Tấm ốp tường và cửa trang trí
-
Khung cửa sổ và nẹp
-
Bao bì & Sản phẩm đúc bột:
-
Hộp đựng thực phẩm (bát, đĩa, khay, hộp cơm trưa)
Bộ đồ ăn dùng một lần (cốc, hộp súp)
Tấm composite nhôm
Chúng tôi thiết kế đồ gá giữ được tùy chỉnh theo hình dạng bên trong chính xác của sản phẩm cụ thể của bạn (bát, khay, cánh tủ) để định vị hoàn hảo trong quá trình phủ.
-
Cấu hình súng phun sơn:Có thể tùy chỉnh
-
số lượng và cách bố trí súng phun (2-8) dựa trên độ phức tạp của sản phẩm. Mức độ tự động hóa:Có thể tùy chỉnh
-
từ đơn vị R&D một trạm đến hệ thống quay tốc độ cao 24 trạm. Mức độ tự động hóa:Có thể tùy chỉnh
-
lựa chọn phun sơn qua lại, sơn quay ly tâm hoặc kết hợp. Mức độ tự động hóa: Hệ thống được cấu hình cho lớp phủ gốc nước, có thể đóng rắn bằng UV, PU và lớp phủ thân thiện với môi trường.
-
Kiểm soát độ dày lớp phủ: Điều chỉnh chính xác từ 5-50 micron với tự động hóa PLC.
-
Hồ sơ sấy khô:Có thể tùy chỉnh
-
với các bộ phận IR, đối lưu hoặc UV mô-đun có kiểm soát nhiệt độ theo vùng. Mức độ tự động hóa: Từ bán tự động đến hoàn toàn tự động với robot nạp/dỡ hàng.
-
Cấu tạo vật liệu: Lựa chọn thép cán nguội với sơn tĩnh điện hoặc thép không gỉ SUS 304.
-
Tính năngTính linh hoạt cho hai thị trường:
Một hệ thống được cấu hình cho cả tấm nội thất và bao bì đúc bột.
-
Độ phủ đồng nhất 360°: Công nghệ quay đảm bảo lớp phủ liền mạch trên các hình dạng 3D phức tạp với các chỗ lõm sâu.
-
Xử lý tốc độ cao: Phun sơn qua lại đạt tốc độ lên tới 1500 m/giây với lớp phủ 5 mặt.
-
Độ chính xác & Khả năng lặp lại: Hệ thống điều khiển PLC đảm bảo trọng lượng lớp phủ nhất quán, giảm tỷ lệ phế phẩm.
-
Giảm lãng phí vật liệu: Ứng dụng tự động giảm thiểu phun quá mức; hiệu suất sử dụng lớp phủ lên tới 100%.
-
Thay đổi nhanh chóng: Đồ gá tháo lắp nhanh và công thức PLC được lưu trữ để chuyển đổi sản phẩm nhanh chóng.
-
Hoạt động thân thiện với môi trường: Tương thích với lớp phủ gốc nước và VOC thấp.
-
An toàn toàn diện: Bảo vệ quá nhiệt, quá tải động cơ, dừng khẩn cấp và thanh chắn an toàn.
-
Cấu tạo thép không gỉ: SUS 304 cho khả năng chống ăn mòn và tuân thủ tiêu chuẩn thực phẩm.
-
Hỗ trợ và Dịch vụTư vấn kỹ thuật trước bán hàng:
Chúng tôi phân tích mẫu cụ thể và yêu cầu lớp phủ của bạn để đề xuất thiết kế hệ thống
-
tùy chỉnh tối ưu.Q: Thời gian giao hàng điển hình cho một dây chuyền tùy chỉnh là bao lâu? Kiểm tra sản phẩm của bạn tại trung tâm trình diễn của chúng tôi với lớp phủ ưa thích của bạn.
-
Lắp đặt & Vận hành thử: Thiết lập tại chỗ, hiệu chuẩn và tích hợp với dây chuyền hiện có của bạn.
-
Đào tạo toàn diện: Đào tạo thực hành cho người vận hành và nhân viên bảo trì.
-
Bảo hành: Bảo hành 12 tháng cho toàn bộ máy (1 năm cơ khí, 6 tháng linh kiện điện).
-
Hỗ trợ từ xa: Hỗ trợ kỹ thuật trực tuyến 24/7 qua điện thoại, email hoặc cuộc gọi video.
-
Hỗ trợ trọn đời: Tư vấn trọn đời và sẵn có phụ tùng thay thế.
-
Đóng gói và Vận chuyểnĐóng gói:
Tất cả các mô-đun hệ thống được đóng gói an toàn trong
-
thùng gỗ xuất khẩu gia cố, kích thước tùy chỉnh với lớp lót chống thấm nước và vật liệu giảm sốc.Vận chuyển:Cảng bốc hàng:
-
Thâm Quyến / Quảng Châu, Trung Quốc
-
Thời gian giao hàng: Thường là 25-40 ngày làm việc sau khi hoàn thiện chi tiết tùy chỉnh
-
Phương thức vận chuyển: Đường biển (FCL/LCL), vận tải hàng không hoặc chuyển phát nhanh
-
Điều khoản vận chuyển: FOB, CIF, CNF, DDP -
-
có thể tùy chỉnh dựa trên vị trí của bạnCâu hỏi thường gặpQ: Sự khác biệt giữa sơn phun và sơn quay cho sản phẩm đúc bột là gì?
A: Sơn phun sử dụng khí nén để phun sơn thành hạt; sơn quay sử dụng lực ly tâm để phân phối đều trên các hình dạng phức tạp. Dây chuyền của chúng tôi có thể được
tùy chỉnh
với một trong hai công nghệ dựa trên yêu cầu sản phẩm của bạn.Q: Thời gian giao hàng điển hình cho một dây chuyền tùy chỉnh là bao lâu?A: Có. Điểm mấu chốt là
đồ gá tùy chỉnh
. Việc chuyển đổi giữa các sản phẩm bao gồm việc thay đổi đồ gá và tải một công thức PLC khác, hoàn thành trong vài phút.Q: Có thể áp dụng những loại lớp phủ nào?A: Hệ thống tương thích với acrylic gốc nước, vecni PU, lớp phủ đóng rắn bằng UV, lớp phủ rào cản dầu không chứa PFAS và màng sinh học polymer. Các bộ phận đường dẫn chất lỏng có thể được
tùy chỉnh
cho độ nhớt cụ thể.Q: Thời gian giao hàng điển hình cho một dây chuyền tùy chỉnh là bao lâu?A: Độ dày được kiểm soát bằng các tham số có thể lập trình: áp suất phun, tốc độ quay, tốc độ băng tải và độ nhớt vật liệu. Tất cả các tham số được lưu trữ trong PLC để có khả năng lặp lại (phạm vi 5-50 micron).
Q: Lớp phủ có an toàn thực phẩm cho các ứng dụng tiếp xúc không?
A: Có. Hệ thống áp dụng lớp phủ cấp thực phẩm đáp ứng các tiêu chuẩn an toàn quốc tế, với các vật liệu tuân thủ FDA có sẵn.
Q: Thời gian bảo hành là bao lâu?
A: Bảo hành tiêu chuẩn là 12 tháng cho toàn bộ máy (1 năm cơ khí, 6 tháng linh kiện điện).
Q: Dây chuyền có thể được tích hợp với hệ thống băng tải hiện có của tôi không?
A: Có. Chiều cao băng tải, tốc độ và giao diện của máy có thể được
tùy chỉnh
để phù hợp với dây chuyền hiện có của bạn.Q: Thời gian giao hàng điển hình cho một dây chuyền tùy chỉnh là bao lâu?A: Sản xuất thường mất 25-40 ngày làm việc sau khi hoàn thiện thiết kế, sau đó là vận chuyển.
