Máy sơn quay đơn trạm cho hộp thức ăn đúc bột R & D - Tốc độ có thể lập trình 100-10,000 RPM với các thiết bị tùy chỉnh cho phát triển công thức
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | OSMANUV |
| Chứng nhận: | ISO9001/CE |
| Số mô hình: | OSM-XT-400 |
| Tài liệu: | Single-station spin coating...on.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể thương lượng |
| chi tiết đóng gói: | HỘP GỖ |
| Thời gian giao hàng: | 30~45 ngày |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | đàm phán |
|
Thông tin chi tiết |
|||
| Cách phủ: | Lớp phủ quay | Phương pháp cho ăn: | Đáy, bên tùy chọn |
|---|---|---|---|
| hiệu quả lớp phủ: | Hiệu quả cao | Vành đai Qty: | 1/2/3 |
| Tiêu thụ điện năng: | Khoảng 3-5 kW | Tốc độ phủ: | Thập niên 40 |
| hệ thống điều khiển: | Điều khiển PLC với giao diện màn hình cảm ứng | Hướng chạy: | Từ trái sang phải |
| Làm nổi bật: | Máy sơn xoay một trạm để đúc bột,Máy sơn quay có thể lập trình 100-10000 rpm,Máy phủ hộp bột đúc bột bột |
||
Mô tả sản phẩm

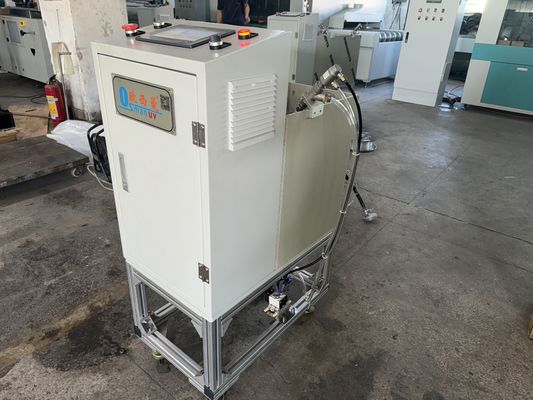

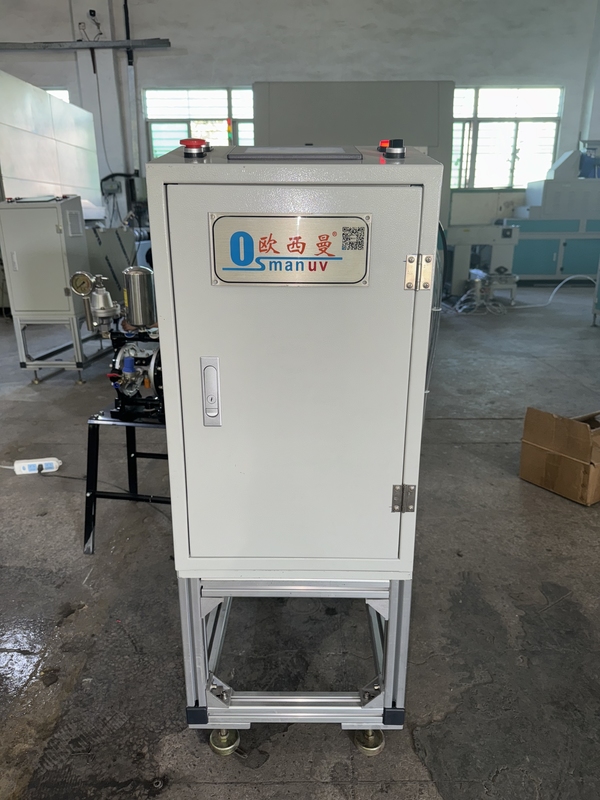

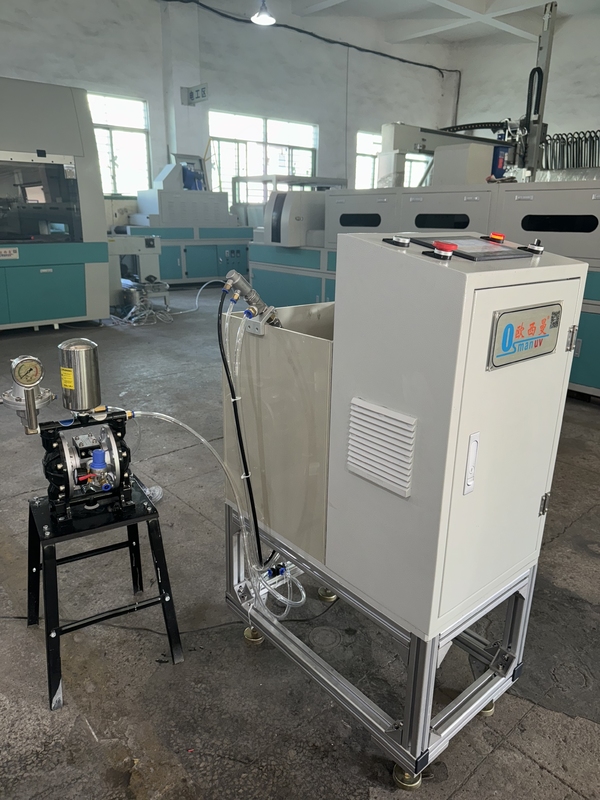

Máy sơn quay đơn trạm cho hộp thức ăn đúc bột R&D
Tốc độ có thể lập trình 100-10.000 RPM với các thiết bị cố định có thể tùy chỉnh để phát triển công thức
Thành phần của dây chuyền sản xuất
Hệ thống sơn xoay đơn trạm độc lập này là một đơn vị nhỏ gọn, mô-đun được thiết kế để hoạt động linh hoạt.
- Trạm nạp bằng tay hoặc bán tự động:Đối với việc đặt các sản phẩm đúc bột lên thiết bị quay

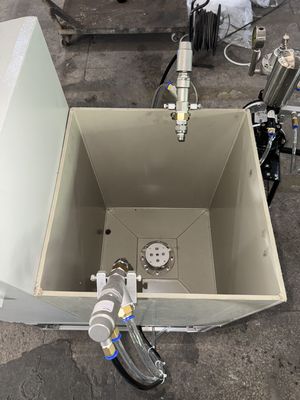

- Phòng sơn xoắn đơn trạm lõi:Trái tim của hệ thống, có một chuck quay có thể lập trình với vật cố định tùy chỉnh và vỏ an toàn

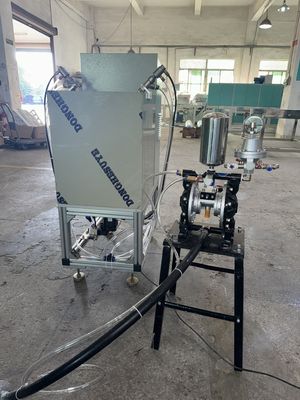

- Hệ thống phân phối lớp phủ chính xác:Máy bơm ống tiêm hoặc van điện tử để áp dụng lớp phủ chính xác, khối lượng nhỏ
- Ống nắp bốc hơi dung môi / bão hòa tùy chọn:Để kiểm soát tốc độ sấy khô và tiếp xúc với dung môi trong quá trình phát triển lớp phủ
- Bộ điều khiển màn hình cảm ứng:HMI trực quan để lập trình các công thức quay, lưu trữ các tham số và kiểm soát quy trình sơn
- Mô-đun làm khô tại chỗ tùy chọn:Đèn IR tích hợp hoặc vòi khí nóng để sấy khô ngay sau khi quay
Hệ thống có thể được tích hợp vào một luồng công việc phòng thí nghiệm với tùy chọn tùy chỉnh người giữ khuôn phía trên và các khay làm cứng phía dưới.nó có thể được ghép nối với các hệ thống cấp và thả tự động.
Mô tả sản phẩm
Thiết bị sơn quay đơn trạm của chúng tôi là một hệ thống kỹ thuật chính xác được thiết kế đặc biệt để áp dụng lớp phủ chức năng đồng nhất cho bề mặt bên trong của các thùng đựng mì đúc bột,như chénNó là giải pháp lý tưởng cho nghiên cứu và phát triển, tạo nguyên mẫu, sản xuất hàng loạt nhỏ và tối ưu hóa công thức lớp phủ.
Máy sử dụng công nghệ sơn xoắn tiên tiến: một sản phẩm đúc bột được giữ vững trên một vật cố định được thiết kế tùy chỉnh hoặc chuck chân không trong buồng sơn.Một hệ thống phân phối chính xác áp dụng một lượng kiểm soát của lớp phủ (dựa trên nước, biopolymer, hoặc lớp phủ rào cản) trên bề mặt bên trong của sản phẩm.và lực ly tâm tạo ra phân tán lớp phủ đồng đều trên tất cả các hình học bên trong phức tạp, bao gồm các góc sâu và tường bên, tạo ra một rào cản liền mạch, không có lỗ chân.
Quá trình này đảm bảo:
- Bảo hiểm đầy đủ:Ngay cả trên các hình dạng 3D phức tạp với hốc và cắt giảm
- Kiểm soát chính xác:Trọng lượng và độ dày lớp phủ có thể được kiểm soát chính xác (thường là 1-50 micron)
- Rác thải tối thiểu:Lớp phủ dư thừa được tách ra và có thể được thu thập và tái chế, giảm đáng kể lượng vật liệu tiêu thụ
Hệ thống được thiết kế để lắp đặt trên băng ghế hoặc đứng trên sàn và có thể tùy chỉnh hoàn toàn để xử lý các hình dạng, kích thước và vật liệu sơn sản phẩm khác nhau.
Các thông số kỹ thuật
Bảng dưới đây phác thảo các thông số kỹ thuật cho các mô hình lớp phủ xoay đơn trạm tiêu chuẩn của chúng tôi. tùy chỉnh rộng rãi có sẵn để đáp ứng kích thước sản phẩm độc đáo của bạn, vật liệu lớp phủ,và R & D hoặc yêu cầu sản xuất.
| Parameter | Mô hình R&D (ví dụ: OSM-XT-450T) | Mô hình chính xác (ví dụ: OSM-XT-400T) | Tùy chọn tùy chỉnh |
|---|---|---|---|

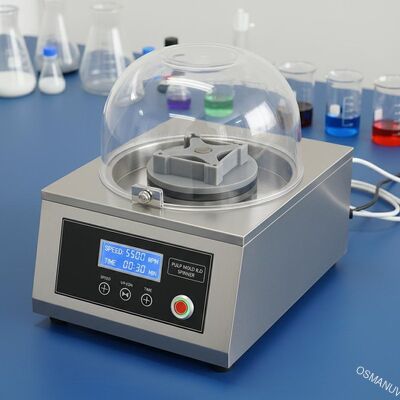

| Loại máy | Bàn ghế bành Spin Coater | Đồn duy nhất đứng trên sàn | Có thể tùy chỉnhyếu tố hình dạng |
| Phạm vi tốc độ quay | 100 - 10,000 RPM | 100 - 6.000 vòng/giây | Có thể tùy chỉnhphạm vi tốc độ (tối đa 15.000 rpm) |
| Độ chính xác tốc độ | ± 1% của giá trị thiết lập | ± 1% của giá trị thiết lập | Các tùy chọn servo chính xác cao có sẵn |
| Tốc độ tăng tốc | 100 - 20.000 vòng/giây | Tốc độ tăng tốc có thể lập trình | Có thể tùy chỉnhhồ sơ gia tốc |
| Các bước có thể lập trình | Tối đa 10 bước cho mỗi công thức | Các hồ sơ nhiều bước (phân phối, trải rộng, xoay, khô) | Có thể tùy chỉnhsự phức tạp của công thức |
| Thiết bị / Kích thước chuck | Tiêu chuẩn cho khuôn lên đến đường kính 150mm. | Tiêu chuẩn cho khuôn lên đến đường kính 200 mm. | Hoàn toàn tùy chỉnhđến hình học sản phẩm của bạn |
| Loại thiết bị | Máy phun chân không (tiêu chuẩn) | Máy kẹp chân không hoặc máy móc | Có thể tùy chỉnhPhương pháp giữ (chất chân không, cơ khí, in 3D tùy chỉnh) |
| Tối đa. Chiều cao sản phẩm/nền sâu | Tối đa 100mm (tiêu chuẩn) | Tối đa 150mm (tiêu chuẩn) | Có thể tùy chỉnhĐộ sâu buồng cho các sản phẩm cao hơn |
| Phương pháp phân phối lớp phủ | Máy tiêm thủ công / Bơm tiêm tự động | van điện điện cực chính xác / bơm ống tiêm | Có thể tùy chỉnhhệ thống phân phối (bơm tiêm, phun, van thời gian) |
| Max. Độ nhớt lớp phủ | Tối đa 1.000 cP (tiêu chuẩn) | Tối đa 1.000 cP (tiêu chuẩn) | Có thể tùy chỉnhcho lớp phủ độ nhớt cao hơn |
| Giao diện điều khiển | Màn hình cảm ứng kỹ thuật số với lưu trữ công thức | HMI 7 inch với lưu trữ công thức (20+ chương trình) | Có thể tùy chỉnhphần mềm, ghi lại dữ liệu, xuất USB |
| Ghi dữ liệu | Xuất USB tùy chọn | Xuất USB/Ethernet tiêu chuẩn | Có thể tùy chỉnhthu thập dữ liệu cho tài liệu R&D |
| Cung cấp điện | 110V/220V, 50/60Hz (Một pha) | 220V, 50/60Hz (Một pha) | Có thể tùy chỉnhđến điện áp địa phương |
| Dấu chân (khoảng) | 400mm x 500mm (không gian băng ghế) | 600mm x 600mm (không gian băng ghế) | Có thể tùy chỉnhbố trí |
| Các tính năng an toàn | Nắp ống kính trong suốt được khóa với nhau | Khung an toàn khóa | Có thể tùy chỉnhkhóa an toàn |
Ứng dụng
Thiết bị sơn xoay một trạm này là lý tưởng cho một loạt các ứng dụng trong ngành công nghiệp đúc bột:
- R&D và phát triển công thức sơn:Kiểm tra các lớp phủ dựa trên nước, polyme sinh học hoặc hàng rào mới trên chất nền bột để tối ưu hóa độ nhớt, dính và che phủ
- Xây dựng nguyên mẫu và sản xuất mẫu:Tạo các mẫu được phủ để trình bày cho khách hàng, thử nghiệm thực địa và thử nghiệm thị trường trước khi sản xuất toàn diện
- Sản xuất hàng loạt nhỏ:Sản xuất một số lượng hạn chế các sản phẩm bột giấy đặc biệt hoặc có giá trị cao, chẳng hạn như các thùng chứa thực phẩm cao cấp, bao bì mỹ phẩm hoặc phụ kiện công nghiệp
- Tối ưu hóa tham số quy trình:Xác định tốc độ quay tối ưu, khối lượng phân phối, gia tốc và thời gian sấy khô cho các hình dạng sản phẩm mới
- Kiểm soát chất lượng và thử nghiệm:Đánh giá hiệu suất sơn (kháng nước, chống dầu, chống nhiệt vượt quá 100 °C) trên các mẫu hoàn thiện
- Các tổ chức giáo dục và nghiên cứu:Hỗ trợ nghiên cứu học thuật về bao bì bền vững và lớp phủ chức năng
Tùy chọn tùy chỉnh
Chúng tôi hiểu rằng mỗi sản phẩm và mục tiêu nghiên cứu là duy nhất.
- Thiết kế thiết bị tùy chỉnh:Chúng tôi thiết kế và sản xuất các vật cố định phù hợp với hình học bên trong và bên ngoài chính xác của sản phẩm đúc bột cụ thể của bạn (đồ, khay, hộp, cốc).Các tùy chọn bao gồm chuck chân không với lỗ khoan chính xác để giữ lực bằng nhau., kẹp cơ học, hoặc tay cầm in 3D tùy chỉnh
- Vật liệu cố định: Có thể tùy chỉnhlựa chọn vật liệu (aluminium, thép không gỉ, phủ PTFE) để tương thích với lớp phủ ăn mòn hoặc sấy khô ở nhiệt độ cao
- Tùy chỉnh hệ thống phân phối:Lựa chọn phương pháp phân phối bao gồm máy bơm ống tiêm chính xác cho R&D khối lượng nhỏ, van điện tử để phân phối theo thời gian, hoặc thậm chí là các mảng đa vòi cho các mẫu lớp phủ phức tạp
- Phạm vi tốc độ và điều khiển: Có thể tùy chỉnhtốc độ tối đa (tối đa 15.000 vòng/giờ) và hồ sơ gia tốc cho các yêu cầu sơn đặc biệt
- Phần mềm & ghi lại dữ liệu:Các tính năng phần mềm phù hợp, lập trình công thức nhiều bước và các tùy chọn xuất dữ liệu (USB, Ethernet, Modbus) để tích hợp vào các hệ thống tự động hóa phòng thí nghiệm
- Phòng & Khung: Có thể tùy chỉnhkích thước buồng để chứa các sản phẩm lớn hơn, hoặc các khoang đặc biệt với kiểm soát hơi dung môi, thanh lọc khí trơ hoặc điều chỉnh độ ẩm
- Kết hợp khô: Có thể tùy chỉnhtích hợp với các máy sưởi IR in situ tùy chọn, máy thổi không khí nóng hoặc đèn làm cứng tia UV để sấy khô ngay sau khi quay
- Mức độ tự động hóa:Từ các thiết bị phòng thí nghiệm hoàn toàn thủ công đến các hệ thống bán tự động với phân phối tự động và điều khiển chu kỳ
- Xây dựng vật liệu:Lựa chọn thép bột thông thường hoặccó thể tùy chỉnhXây dựng bằng thép không gỉ (SUS 304) cho môi trường ẩm ướt hoặc ứng dụng phòng sạch
Các đặc điểm chính
- Kiểm soát chính xác vòng quay:Động cơ mô-men xoắn cao với độ chính xác tốc độ ± 1% và gia tốc có thể lập trình đảm bảo áp dụng lớp phủ lặp đi lặp lại, đồng đều
- Thiết kế tập trung vào R & D:Khả năng lập trình công thức nhiều bước và ghi lại dữ liệu cho phép các nhà nghiên cứu khám phá và ghi lại các thông số lớp phủ một cách có hệ thống
- Thiết bị đa năng: Có thể tùy chỉnhchucks chân không và thiết bị cố định giữ vững hình dạng bột 3D phức tạp, đảm bảo vị trí hoàn hảo trong chu kỳ quay
- Rác thải vật liệu tối thiểu:Phân phối chính xác, khối lượng nhỏ là lý tưởng cho các vật liệu sơn đắt tiền hoặc thử nghiệm, giảm đáng kể chi phí R & D
- Giao diện thân thiện với người dùng:HMI màn hình cảm ứng trực quan với lưu trữ công thức cho phép nhớ nhanh các thông số tối ưu cho các sản phẩm khác nhau
- Dấu chân nhỏ:Thiết kế bệ máy tiết kiệm không gian phòng thí nghiệm hoặc sàn sản xuất có giá trị
- Xây dựng mạnh mẽ và an toàn:Xây dựng cho độ bền với các vỏ an toàn, chứa tràn và các tính năng dừng khẩn cấp
- Mô-đun dự phòng tương lai:Kiến trúc mô-đun cho phép nâng cấp và tùy chỉnh sau khi nhu cầu nghiên cứu phát triển
Hỗ trợ và Dịch vụ
- Tư vấn kỹ thuật trước bán hàng:Chúng tôi phân tích các mẫu sản phẩm cụ thể của bạn, yêu cầu lớp phủ, và mục tiêu nghiên cứu để đề xuất thiết kế hệ thống tùy chỉnh tối ưu
- Kiểm tra mẫu:Gửi cho chúng tôi các sản phẩm đúc bột và các vật liệu sơn để phát triển quy trình và trình diễn trong phòng thí nghiệm ứng dụng của chúng tôi
- Cài đặt & Thiết lập:Hướng dẫn cài đặt chi tiết, hỗ trợ cài đặt từ xa và khởi động tại chỗ có sẵn theo yêu cầu
- Đào tạo toàn diện:Đào tạo người vận hành dựa trên video và bằng tay bao gồm vận hành máy, lập trình công thức, thay đổi đồ đạc và bảo trì thông thường
- Bảo hành:Bảo hành 12 tháng cho các bộ phận và lao động, với các tùy chọn bảo hành mở rộng có sẵn
- Hỗ trợ từ xa:24/7 hỗ trợ kỹ thuật trực tuyến qua điện thoại, email hoặc video call
- Dịch vụ phụ tùng:Đảm bảo có sẵn các phụ tùng thay thế nguyên bản để giao hàng nhanh chóng
Bao bì và vận chuyển
- Bao bì:Hệ thống được đóng gói an toàn như một đơn vị được lắp ráp hoàn toàn trong một hộp bìa nhựa được cách nhiệt bằng bọt hoặc hộp gỗ xuất khẩu tăng cường có kích thước tùy chỉnh, với phim bảo vệ trên tất cả các bề mặt nhạy cảm
- Bao gồm phụ kiện:Tất cả các cáp cần thiết, công cụ cơ bản, thiết bị tiêu thụ bộ khởi động, hướng dẫn khởi động nhanh và hướng dẫn kỹ thuật số đầy đủ được bao gồm
- Vận chuyển:
- Cảng tải:Shenzhen / Quảng Châu, Trung Quốc (theo yêu cầu của khách hàng)
- Thời gian dẫn đầu:Các mô hình tiêu chuẩn: 30-45 ngày; Hệ thống tùy chỉnh: phụ thuộc vào dự án sau khi đóng băng thiết kế
- Phương pháp vận chuyển:Có sẵn bằng đường biển (FCL / LCL), vận chuyển hàng không hoặc vận chuyển nhanh
- Điều khoản vận chuyển:FOB, CIF, CNF, DDU - tùy chỉnh dựa trên vị trí của bạn
Câu hỏi thường gặp
Q1: Máy phủ xoay đơn trạm này có thể xử lý các sản phẩm đúc bột có hình dạng không đều như bát sâu hoặc khay phức tạp không?
A: Vâng, hoàn toàn. Đây là chức năng chính của nó. Chìa khóa là một thiết bị chân không tùy chỉnh được thiết kế đặc biệt để giữ hình học khuôn 3D độc đáo của bạn một cách an toàn trong quá trình xoay tốc độ cao.Quá trình sơn xoắn phủ hiệu quả tất cả các đường viền bên trong, bao gồm cả các góc sâu và tường bên.
Q2: Phạm vi độ dày lớp phủ điển hình có thể đạt được là gì?
A: Độ dày lớp phủ phụ thuộc vào một số yếu tố bao gồm độ nhớt vật liệu, tốc độ xoay và hàm lượng chất rắn.Phát triển quy trình sử dụng máy này sẽ xác định các thông số chính xác cần thiết cho độ dày mục tiêu của bạn.
Q3: Làm thế nào tôi làm sạch hệ thống giữa các vật liệu lớp phủ khác nhau?
A: Con đường chất lỏng được thiết kế để dễ dàng làm sạch. Hệ thống phân phối sử dụng các thành phần dùng một lần hoặc dễ làm sạch (như ống và ống), và bề mặt của vật cố định / chuck là sạch lau.Các quy trình làm sạch chi tiết được nêu trong hướng dẫn sử dụng .
Q4: Máy có phù hợp với lớp phủ polyme sinh học dựa trên nước không?
A: Chắc chắn. Hệ thống tương thích với một loạt các lớp phủ bao gồm các công thức dựa trên nước, dung môi và polyme sinh học.Kiểm soát tốc độ sấy (đôi khi thông qua nắp hơi tùy chọn) là một phần quan trọng của quá trình phát triển được thực hiện trên máy..
Q5: Tôi có thể xuất dữ liệu quy trình để tài liệu và phân tích không?
Đáp: Có. Hầu hết các mô hình bao gồm cổng USB hoặc kết nối Ethernet để xuất các công thức chạy và dữ liệu hiệu suất thực tế (tốc độ so với thời gian) để tài liệu và phân tích R&D toàn diện.
Q6: Làm thế nào tôi tạo ra một vật cố định cho hình dạng đúc bột độc đáo của tôi?
A: Chúng tôi có thể thiết kế và sản xuất thiết bị dựa trên mô hình CAD 3D hoặc mẫu vật lý của bạn.và đội ngũ kỹ sư của chúng tôi sẽ phát triển một giải pháp giữ tùy chỉnhNgoài ra, chuck chân không tiêu chuẩn thường có thể được điều chỉnh bằng miếng đệm mềm hoặc chèn tùy chỉnh.
Q7: Thời gian thực hiện điển hình cho một hệ thống với một vật cố định tùy chỉnh là bao nhiêu?
A: Thời gian dẫn đầu cho một hệ thống tiêu chuẩn thường là 30-45 ngày. Thêm một thiết bị thiết kế tùy chỉnh thường thêm 2-4 tuần cho thiết kế, sản xuất và thử nghiệm.
