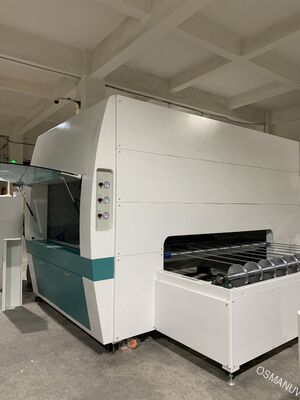

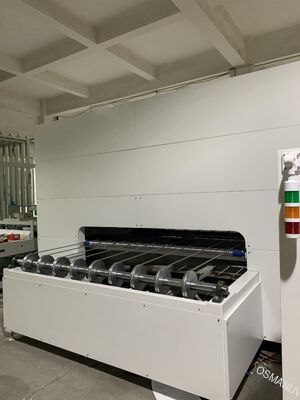

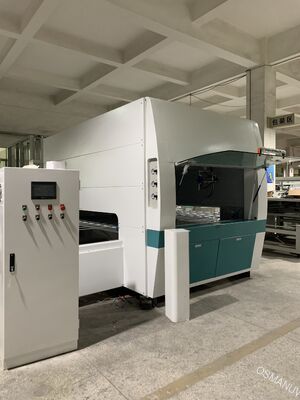

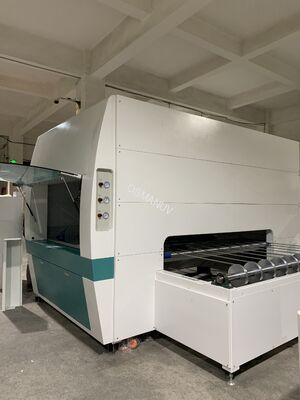

Đường phủ phun tự động tốc độ cao cho các tấm đồ nội thất 5-20 m / min Sản xuất với cấu hình súng tùy chỉnh cho MDF & sợi đáy

 Đường phủ phun tự động tốc độ cao cho các tấm đồ nội thất 5-20 m / min Sản xuất với cấu hình súng tùy chỉnh cho MDF & sợi đáy

Thành phần của dây chuyền sản xuất

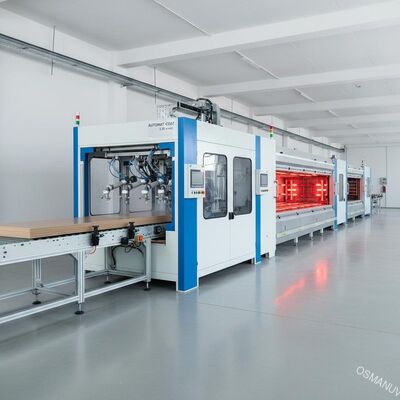

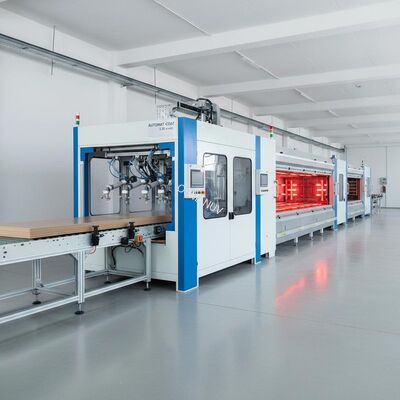

Đường dây sản xuất sơn xịt tự động của chúng tôi cho các tấm đồ nội thất là một hệ thống tích hợp đầy đủ, mô-đun được thiết kế để hoàn thiện bề mặt chất lượng cao liên tục.Thành phần của dây chuyền sản xuấtbao gồm:

1. Máy vận chuyển cấp tự động:Vòng chuyền lăn hoặc dây chuyền để lỏng lỏng.

2. Đơn vị loại bỏ bụi và ion hóa:Đánh bàn chải cuộn + dao không khí để làm sạch bề mặt bảng và loại bỏ tĩnh cho độ bám sát lớp phủ tối ưu.

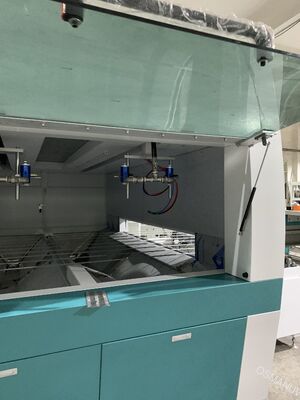

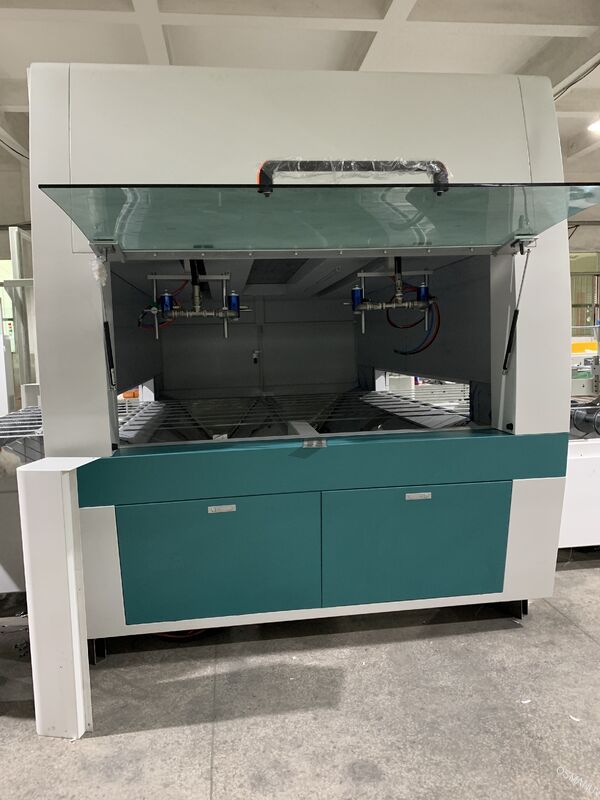

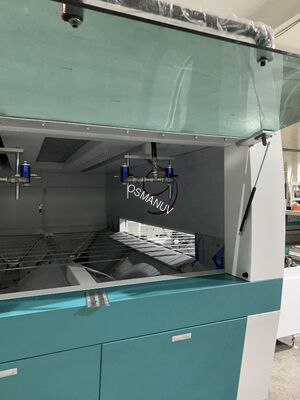

3. Bộ sơn cuộn chính xác / Phòng sơn phun:Được trang bị súng phun liên tục (2-8 bộ) để áp dụng đồng đều các lớp phủ, lớp phủ trên hoặc lớp phủ tia UV.

4. Hệ thống cung cấp và lưu thông sơn:Máy bơm phân vùng khí nén với bộ điều chỉnh áp suất chính xác và bể sơn thép không gỉ (20-40L).

5. Đường hầm:Cho phép các tấm phủ chảy ra cho bề mặt mịn hơn trước khi khô.

6. Cốc làm khô / làm cứng:Đường hầm làm khô IR hoặc làm cứng UV mô-đun với điều khiển nhiệt độ theo vùng (không gian đến 120 °C).

7. Phần làm mát không khí:Làm mát bằng không khí ép để giảm nhiệt độ bảng sau khi khô.

8. Đơn vị thả và xếp hàng tự động:Thu thập các tấm hoàn thành để đóng gói.

9. Bảng điều khiển PLC tập trung:HMI màn hình cảm ứng (Mitsubishi / Delta) điều khiển tốc độ đường dây, thông số phun, nhiệt độ và lưu trữ công thức.

Lưu ý: Cấu hình đường dây, bao gồm số lượng súng phun, chiều dài lò và bố trí đường vận chuyểnhoàn toàn tùy chỉnhđể phù hợp với không gian sản xuất cụ thể của bạn và yêu cầu sản lượng.

Mô tả sản phẩm

của chúng taDòng sản xuất sơn xịt tự độnglà một hệ thống hoàn thiện liên tục hiệu quả cao được thiết kế đặc biệt để áp dụng lớp phủ bề mặt đồng nhất cho các tấm đồ nội thất phẳng như MDF, ván hạt, gỗ dán, gỗ rắn,và tấm ván tổng hợpNó là lý tưởng cho các loại sơn nền, basecoat, topcoat, sơn UV-curable, và lớp phủ dựa trên nước.

Hệ thống sử dụng mộtcơ chế phun liên tụcvới nhiều khẩu súng phun chính xác cao được gắn trên một đường ray chạy bằng servo. Các khẩu súng di chuyển qua lại trên bề mặt bảng điều khiển trong khi bảng điều khiển di chuyển trên một máy vận chuyển tốc độ biến.Điều này đảm bảo phủ sóng hoàn toàn với sự chồng chéo điều chỉnh và nhỏ nhất phun quá mứcHệ thống cung cấp sơn có tính năng ổn định áp suất và lưu thông tùy chọn cho độ nhớt và dòng chảy nhất quán.

Sau khi phun, các tấm đi qua một đường hầm làm bằng để phủ lớp phủ, sau đó đi vào một lò sấy / làm cứng mô-đun.Đèn IR hoặc không khí nóng cung cấp sưởi ấm theo khu vực (không gian đến 120 °C) để khắc phục lớp phủ nhanh chóngMột phần làm mát bằng không khí đưa các tấm lên nhiệt độ xử lý trước khi tự động xếp chồng lên nhau.

Những lợi thế chính bao gồm:

• Tốc độ sản xuất cao(tối đa 20 m/min)

• Độ dày lớp phủ đồng nhất(5-50 micron có thể điều chỉnh)

• Giảm chất thải sơn(tối đa 30% tiết kiệm so với phun bằng tay)

• Chất lượng nhất quánvới khả năng lặp lại được điều khiển bởi PLC

Đường dây làhoàn toàn tùy chỉnhđể xử lý các kích thước bảng điều khiển khác nhau, các loại lớp phủ và năng lực sản xuất, từ các mô hình cấp độ nhập cảnh đến các đường cao tốc hoàn toàn tự động.

Các thông số kỹ thuật

Bảng dưới đây phác thảo các thông số kỹ thuật cho các cấu hình tiêu chuẩn.Tùy chỉnh rộng rãicó sẵn để đáp ứng kích thước bảng điều khiển độc đáo của bạn, vật liệu lớp phủ, và mục tiêu thông lượng.

Ứng dụng

Dòng sơn xịt tự động này được sử dụng rộng rãi trong ngành công nghiệp đồ nội thất và các sản phẩm gỗ cho:

• Đồ nội thất bảng:MDF, bảng hạt, gỗ dán, tấm gỗ rắn cho tủ quần áo, tủ, bàn làm việc và kệ.

• Bảng trang trí:Các tấm tường, tấm trần, vỏ cửa, và vỏ lông.

• Sàn kỹ thuật:Lớp phủ và lớp phủ bề mặt của sàn gỗ nhựa tổng hợp (WPC) hoặc sàn gỗ rắn.

• Tủ bếp & đồ tắm:Áp dụng các lớp bọc, lớp phủ cơ bản và lớp phủ UV để chống ẩm.

• Đồ nội thất văn phòng:Máy tính để bàn, bảng phân vùng, và các bộ nhớ.

• Các nhạc cụ và đồ thủ công:Các tấm phẳng cho guitar, loa và đồ trang trí.

Tùy chỉnh

Chúng tôi hiểu rằng mỗi nhà máy đồ nội thất có kích thước bảng điều khiển độc đáo, yêu cầu lớp phủ, và bố trí sản xuất.dây chuyền phủ phun tự động của chúng tôi rất tùy chỉnh:

1. Độ rộng làm việc: Có thể tùy chỉnhtừ 650mm đến 2500mm để phù hợp với chiều rộng tối đa của bạn.

2. Cấu hình súng phun: Có thể tùy chỉnhSố lượng súng (2-12), chiều dài nhịp quay lại và góc súng cho lớp phủ cạnh hoặc lớp phủ 5 mặt.

3. Loại máy vận chuyển:Lựa chọn dây chuyền lưới thép không gỉ, dây chuyền Teflon hoặc máy vận chuyển cuộn hạng nặng cho các trọng lượng bảng và loại lớp phủ khác nhau.

4. Hệ thống sấy khô/khô: Có thể tùy chỉnhlựa chọn làm khô IR, làm khô UV, luồng không khí nóng hoặc kết hợp lai dựa trên hóa học lớp phủ của bạn (dựa trên nước, dung môi, UV).

5. Khu vực nhiệt độ: Có thể tùy chỉnhSố lượng các vùng sưởi ấm và hồ sơ nhiệt độ để sấy nhiều giai đoạn.

6. Hệ thống phân phối sơn: Có thể tùy chỉnhtừ bể áp suất đơn giản đến các hệ thống lưu thông hoàn toàn với kiểm soát độ nhớt tự động và thay đổi màu sắc.

7. Mức độ tự động hóa:Từ điều khiển bằng tay bán tự động đến PLC hoàn toàn tự động với giám sát từ xa, quản lý công thức và ghi lại dữ liệu.

8. Khả năng phục hồi khí thải và bơm quá mức: Có thể tùy chỉnhhệ thống rèm nước hoặc bộ lọc khô để đáp ứng các quy định môi trường địa phương.

9. Bảng cấp/giác ra: Có thể tùy chỉnhchiều dài và chiều cao để tích hợp với các máy vận chuyển hoặc hệ thống xếp chồng hiện có.

10. Xây dựng vật liệu:Thép phủ bột tiêu chuẩn hoặccó thể tùy chỉnhthép không gỉ (SUS 304) cho các khu vực ẩm ướt hoặc môi trường phòng sạch.

Tính năng

• Công nghệ phun nước tương ứng:Đường sắt chạy bằng servo với đường đạp, tốc độ và chồng chéo có thể điều chỉnh đảm bảo phủ sóng bằng nhau trên các tấm có chiều rộng khác nhau.

• Hiệu quả chuyển giao cao:HVLP hoặc súng tự động chính xác giảm thiểu quá mức phun, tiết kiệm 20-30% sơn so với phun bằng tay.

• Điều khiển chính xác PLC:Lưu trữ tối đa 100 công thức cho các kích thước bảng và loại lớp phủ khác nhau; chuyển đổi một lần chạm giảm thời gian ngừng hoạt động.

• Phân phối sơn tự động:Hệ thống lưu thông tùy chọn duy trì độ nhớt nhất quán và ngăn ngừa sắc tố lắng đọng cho kết thúc chất lượng cao.

• Kiểm soát khô khu vực:Kiểm soát nhiệt độ độc lập cho mỗi vùng IR hoặc UV đảm bảo làm cứng tối ưu mà không bị cháy hoặc làm cứng kém.

• Thiết kế tiết kiệm năng lượng:Các tấm lò cách nhiệt và chế độ không hoạt động tự động làm giảm tiêu thụ năng lượng trong thời gian ngừng sản xuất.

• Thay đổi màu sắc nhanh:Hệ thống xả nước tùy chọn để làm sạch nhanh giữa các thay đổi màu sắc (5-10 phút).

• An toàn toàn diện:Ngừng khẩn cấp, bảo vệ quá tải động cơ, bảo vệ nhiệt độ cao và khóa an toàn trên cửa truy cập.

• Dễ bảo trì:Thiết kế mô-đun cho phép truy cập nhanh vào súng phun, máy bơm và bộ lọc để làm sạch và thay thế.

• Môi trường không bụi:Phòng phun khép kín với quạt ống xả và thu thập phun quá mức duy trì điều kiện làm việc sạch sẽ.

Hỗ trợ và Dịch vụ

• Tư vấn trước bán hàng:Chúng tôi phân tích các thông số kỹ thuật bảng điều khiển của bạn, vật liệu lớp phủ, và mục tiêu sản xuất để đề xuất tối ưutùy chỉnhcấu hình đường dây.

• Kiểm tra mẫu:Chạy các tấm của bạn với sơn của bạn trong trung tâm biểu diễn của chúng tôi để xác minh chất lượng lớp phủ và tốc độ sản xuất trước khi mua.

• Thiết kế bố cục:Các kỹ sư của chúng tôi cung cấp các bản vẽ bố trí 2D / 3D cho sàn nhà máy của bạn, bao gồm các yêu cầu về điện và không khí.

• Cài đặt & đưa vào sử dụng:Thiết lập tại chỗ, hiệu chuẩn và tích hợp với dây chuyền sản xuất hiện tại của bạn bởi các kỹ thuật viên giàu kinh nghiệm của chúng tôi.

• Đào tạo toàn diện:Đào tạo thực tế cho các nhà điều hành và nhân viên bảo trì của bạn về vận hành máy, lập trình công thức, làm sạch và bảo trì dự phòng.

• Bảo hành:12 tháng cho toàn bộ máy (phần cơ khí), 6 tháng cho các thành phần điện.

• Hỗ trợ từ xa:Hỗ trợ kỹ thuật trực tuyến 24/7 qua điện thoại, email, WhatsApp hoặc cuộc gọi video.

• Phụ tùng:Bảo đảm sẵn có các phụ tùng thay thế nguyên bản với vận chuyển nhanh (2-7 ngày qua đường bưu chính hàng không).

Bao bì và vận chuyển

• Bao bì:Các mô-đun chính được bọc trong phim kéo dài và bọt hấp thụ sốc, sau đó đóng gói trongkích thước tùy chỉnhthùng gỗ gia cố xuất khẩu. Tất cả các thùng đều chống nước và không bị khói (tương thích với ISPM-15).

• Phụ kiện:Các bộ phận nhỏ (bọn phun nước, máy bơm, tấm điện) được đóng gói trong túi nhựa kín và hộp đựng bọt.

• Vận chuyển:

  • Cảng tải:Shenzhen / Quảng Châu / Thượng Hải, Trung Quốc (theo yêu cầu của khách hàng).

  • Thời gian dẫn đầu:Dòng tiêu chuẩn: 20-30 ngày làm việc;Tùy chỉnhCác dòng: 30-45 ngày làm việc sau khi xác nhận đơn đặt hàng và phê duyệt kỹ thuật.

  • Phương pháp vận chuyển:Có sẵn bằng đường biển (FCL / LCL), vận chuyển hàng không hoặc vận chuyển nhanh cho phụ tùng thay thế.

  • Điều khoản vận chuyển:FOB, CIF, CNF, DDPcó thể tùy chỉnhdựa trên vị trí và sở thích của bạn.

• Tài liệu:Đưa ra hóa đơn thương mại, danh sách đóng gói, giấy tờ vận chuyển, hướng dẫn sử dụng và giấy chứng nhận CE (nếu có).

Câu hỏi thường gặp

Q1: Loại lớp phủ nào có thể áp dụng dòng tự động này?
A: Dòng này tương thích với hầu hết các loại sơn gỗ bao gồm sơn dựa trên nước, dựa trên dung môi, có thể chữa UV, PU, NC và sơn chữa axit.tùy chỉnhdựa trên hóa học lớp phủ cụ thể của bạn.

Q2: Các dòng có thể phun cả hai tấm phẳng và cạnh hồ sơ?
A: Đối với các tấm phẳng, các khẩu súng quay cung cấp bảo hiểm tuyệt vời.có thể tùy chỉnhVui lòng xác định yêu cầu lớp phủ cạnh của bạn trong cuộc tham vấn.

Q3: Tôi có thể tiết kiệm bao nhiêu sơn so với phun bằng tay?
A: Các hệ thống tự động của chúng tôi thường đạt hiệu quả truyền 70-80%, có nghĩa là 20-30% ít chất thải sơn hơn so với phun bằng tay.Phòng phun đóng và hệ thống phục hồi bơm quá mức giảm thêm sự mất mát vật liệu.

Q4: Phải mất bao lâu để thay đổi màu sắc?
A: Với hệ thống rửa sạch tự động tùy chọn, thay đổi màu có thể hoàn thành trong 5-10 phút.

Q5: Thời gian sấy khô điển hình cho sơn dựa trên nước là bao nhiêu?
A: Thời gian sấy phụ thuộc vào độ dày lớp phủ, nhiệt độ và luồng không khí. Với lò sấy IR ở nhiệt độ 60-80 ° C, lớp phủ dựa trên nước thường chữa trong 2-5 phút.tùy chỉnhchiều dài lò và vùng nhiệt độ để phù hợp với tốc độ sản xuất yêu cầu của bạn.

Q6: Tôi có thể tích hợp dòng này với máy làm cứng tia cực tím hiện có của tôi hoặc máy vận chuyển?
A: Có. Các dòng của chúng tôi được thiết kế cho tích hợp mô-đun. Xin cung cấp các thông số kỹ thuật thiết bị hiện tại của bạn (độ cao, tốc độ, giao diện) và chúng tôi sẽtùy chỉnhcác phần cho ăn/cho đi tương ứng.

Q7: Cần bảo trì loại nào cho súng phun?
A: Cần làm sạch vòi phun và nắp không khí hàng ngày. Chúng tôi cung cấp một lịch trình bảo trì chi tiết và bao gồm các công cụ làm sạch cơ bản. Các niêm phong và kim thay thế có sẵn làm phụ tùng.

Q8: Bạn có cung cấp đào tạo và lắp đặt cho khách hàng nước ngoài?
A: Có. Chúng tôi cung cấp cài đặt tại chỗ và cho phép bởi các kỹ sư của chúng tôi (chi phí đi lại được khách hàng chi trả). Ngoài ra, chúng tôi cung cấp cài đặt bằng video hướng dẫn với hỗ trợ từ xa để giảm chi phí.Đào tạo người vận hành có thể được thực hiện tại chỗ hoặc thông qua các buổi video trực tiếp.

Q9: Thời gian bảo hành là bao nhiêu và nó bao gồm những gì?
A: Bảo hành là 12 tháng kể từ ngày đưa vào sử dụng (hoặc 14 tháng kể từ khi vận chuyển, tùy thuộc vào lần sớm nhất).Các bộ phận tiêu thụ (bút phun)Các bộ phận điện có bảo hành 6 tháng.

Q10: Có thể nâng cấp đường dây sau đó cho tốc độ cao hơn hoặc các chức năng bổ sung?
Đáp: Chắc chắn. Thiết kế mô-đun cho phép nâng cấp trong tương lai như thêm súng phun, mở rộng lò sấy hoặc tích hợp một mô-đun làm cứng tia UV.Vui lòng thảo luận kế hoạch tương lai của bạn với các kỹ sư của chúng tôi cho mộtcó thể tùy chỉnhĐường nâng cấp.
