Lò sấy khô khí tự nhiên hai tầng công suất cao để đúc bột giấy công nghiệp
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | OSMANUV |
| Chứng nhận: | ISO9001 |
| Số mô hình: | OSM-DNG-1320 |
| Tài liệu: | Natural Gas Drying Machine.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể thương lượng |
| chi tiết đóng gói: | HỘP GỖ |
| Thời gian giao hàng: | 30 ~ 40 ngày |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | đàm phán |
|
Thông tin chi tiết |
|||
| Nguồn điện: | 220V/380V/415V, 50Hz/60Hz | Chiều rộng sản phẩm tối đa: | 1320mm |
|---|---|---|---|
| Sự chi trả: | T/T | Tốc độ phủ: | có thể điều chỉnh, 0,1-3 mét / phút |
| Lớp tự động: | Tự động | Chức năng: | Sấy khô và mất nước |
| vật liệu sấy khô: | thức ăn, phân bón, v.v. | Cân nặng: | Khác nhau tùy theo model, thường từ 500 kg đến 5000 kg |
| Làm nổi bật: | lò sấy dẻo công nghiệp,Máy sấy khí tự nhiên hai tầng,Máy sấy công nghiệp công suất cao |
||
Mô tả sản phẩm

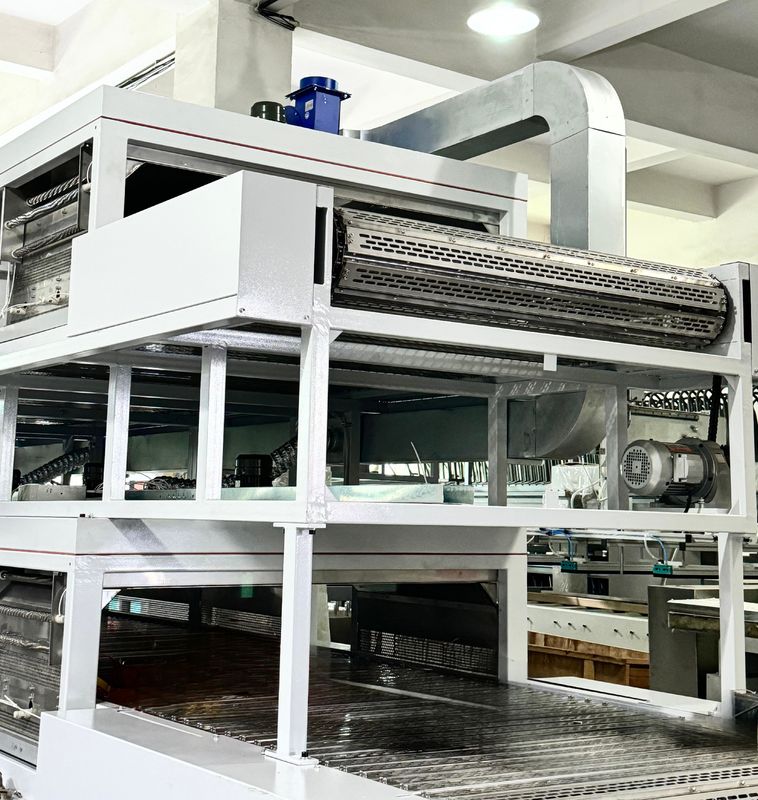

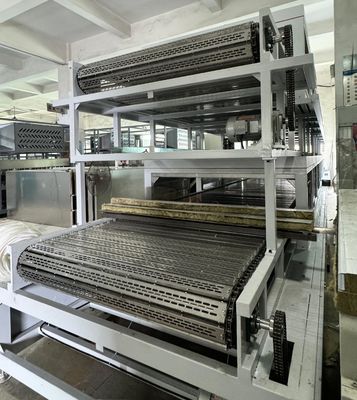

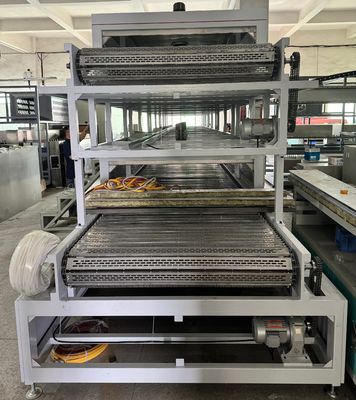

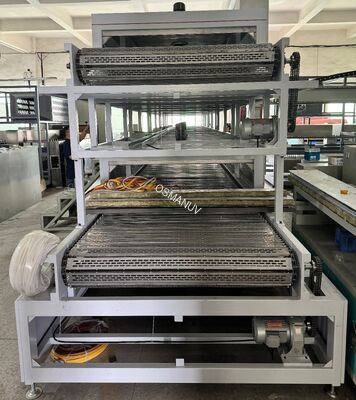

Lò sấy khô khí tự nhiên hai tầng công suất cao để đúc bột giấy công nghiệp
Thành phần của dây chuyền sản xuất
Hệ thống sấy khô tối ưu hóa không gian này bao gồm:
- Máy vận chuyển đầu vào động cơ✓ tốc độ biến đổi, thiết kế nhỏ gọn, với trạm tải sản phẩm bằng tay hoặc tự động
- Đường hầm khô cách nhiệt hai lớp- hai buồng sấy xếp theo chiều dọc (mái dưới + tầng trên), cách nhiệt len đá mật độ cao (100-120 mm)
- Đơn vị đốt khí tự nhiên tích hợp√ lò đốt trực tiếp nhỏ gọn, bộ trao đổi nhiệt thép không gỉ, van điều khiển điều chỉnh
- Máy quạt lưu thông không khí hiệu quả cao2 quạt (một trên mỗi boong) với điều khiển tốc độ biến đổi, cửa sổ phân phối không khí điều chỉnh
- Hệ thống xả với bộ giảm áp điều chỉnh- để kiểm soát độ ẩm và loại bỏ độ ẩm
- Bảng điều khiển PLC nhỏ gọnThiết kế gắn tường hoặc gắn máy, màn hình cảm ứng 7 "HMI, lưu trữ công thức cơ bản (tối đa 30 công thức)
- Hệ thống giám sát nhiệt độCác cảm biến PT100 trong mỗi boong với màn hình kỹ thuật số
- Máy vận chuyển ra ngoài- với khay nhặt sản phẩm hoặc trạm thả bằng tay
- Hệ thống khóa an toàn khí- Máy phát hiện ngọn lửa, cảm biến rò rỉ khí, van tắt bằng tay, nút dừng khẩn cấp
Hệ thống được thiết kế cho một dấu chân nhỏ gọn, phù hợp với các cơ sở có không gian sàn hạn chế.
Tổng quan sản phẩm
Cái này.Máy sấy khí tự nhiên hai lớp nhỏ gọnđược thiết kế đặc biệt choCác hoạt động đúc bột bột nhỏ đến trung bình, các dây chuyền sản xuất thí điểm, hoặc các cơ sở cóhạn chế không gian nghiêm trọngBằng cách xếp chồng hai buồng sấy theo chiều dọc, this system achieves double the drying capacity of a single-deck dryer while occupying the same floor area – typically requiring only 6-15 meters of linear space compared to 12-30 meters for a comparable single-deck system.
Máy sấy sử dụngsưởi ấm bằng khí đốt trực tiếpkhí tự nhiên được đốt trong một lò đốt nhỏ gọn, hiệu quả cao điều chỉnh, và không khí nóng được lưu thông độc lập qua mỗi boong.Các tầng dưới và tầng trên có điều khiển nhiệt độ riêng biệt và điều chỉnh luồng không khí, cho phép hoạt động linh hoạt cho các loại sản phẩm khác nhau hoặc các giai đoạn sấy khô khác nhau.
Thiết kế nhỏ gọn là lý tưởng cho các nhà sản xuất:
- Mở rộng sản xuất nhưng có không gian sàn hạn chế
- Thiết lập dây chuyền sấy thử nghiệm hoặc R&D
- Sản xuất các sản phẩm đúc bột có giá trị cao với số lượng nhỏ
- Hoạt động trong các cơ sở nhiều tầng với không gian ngang hạn
- Tái trang bị một dây chuyền sản xuất hiện có với không gian hạn chế cho năng lực sấy thêm
Thông số kỹ thuật
| Parameter | Giá trị / Phạm vi |
|---|---|
| Cấu hình sàn sấy | Lớp kép (hai buồng sấy xếp theo chiều dọc), sắp xếp máy vận chuyển một đường |
| Tổng chiều dài đường hầm sấy | 6 / 8 / 10 / 12 / 15 métcó thể tùy chỉnh) |
| Chiều rộng làm khô hiệu quả trên mỗi boong | 400 / 600 / 800 / 1000 mm (có thể tùy chỉnh) |
| Khoảng trống chiều cao trên boong | 150 - 400 mm (có thể điều chỉnh, độc lập trên mỗi boong) |
| Tốc độ dây chuyền vận chuyển | 0.5 - 10 m/min (được điều khiển bằng biến tần, độc lập trên mỗi boong) |
| Loại dây đai | Màng thép không gỉ (tiêu chuẩn) / Màng PTFE / dây chuyền vận chuyển (có thể tùy chỉnh) |
| Khả năng sấy khô | 200 - 2000 kg sản phẩm ẩm mỗi giờ (có thể tùy chỉnh) |
| Nguồn nhiệt | Khí tự nhiên (tiêu chuẩn) / LPG / khí sinh học (có thể tùy chỉnh) |
| Đầu vào nhiệt của lò đốt | 50 - 600 kW (có thể tùy chỉnh) |
| Tiêu thụ khí tự nhiên | 25 - 200 Nm3/giờ (tùy thuộc vào sản phẩm) |
| Phạm vi nhiệt độ sấy | 50°C - 150°C (có thể điều chỉnh, độc lập theo boong) |
| Nhiệt độ tối đa (không cần thiết) | Đến 250 °C với đặc điểm kỹ thuật nhiệt độ cao (có thể tùy chỉnh) |
| Thời gian ở lại mỗi lô | 10 - 60 phút (có thể tùy chỉnhthông qua tốc độ và chiều dài đường hầm) |
| Chuyển khí | Máy quạt ly tâm hiệu quả cao (một chiếc trên mỗi boong), điều khiển tốc độ biến đổi |
| Kiểm soát độ ẩm | Điều khiển máy nén khí thải bằng tay hoặc tự động (tự động với cảm biến độ ẩm tùy chọn) |
| Độ chính xác điều khiển nhiệt độ | ±2°C (điều khiển PID) |
| Hàm độ ẩm cuối cùng | 3% - 15% (có thể điều chỉnh) |
| Hiệu suất nhiệt | Tối đa 85% |
| Nguồn cung cấp điện | 380V / 400V / 220V, 50/60Hz, 3 pha hoặc đơn pha (có thể tùy chỉnh) |
| Hệ thống điều khiển | PLC với màn hình cảm ứng 7 "HMI, lưu trữ công thức (30 công thức), ghi lại dữ liệu cơ bản qua USB |
| Các tính năng an toàn | Máy phát hiện ngọn lửa, cảm biến rò rỉ khí, van tắt tự động, dừng khẩn cấp, báo động nhiệt độ cao |
| Độ dày cách nhiệt | Lông đá mật độ cao 100 mm |
| Vật liệu nhà ở | SUS304 thép không gỉ (phòng bên trong và các bộ phận tiếp xúc với thực phẩm), khung bên ngoài bằng thép bột (có thể tùy chỉnh) |
| Kích thước tổng thể (L × W × H) | Chiều dài: 6 - 15 m, chiều rộng: 1,5 - 2,5 m, chiều cao: 2,5 - 3,5 m |
| Sắp ráp trước | Hoàn toàn được lắp ráp sẵn tại nhà máy, được vận chuyển dưới dạng các phần mô-đun để kết nối nhanh tại chỗ |
| Tuân thủ | CE, ISO9001 |
Ứng dụng
- Sản xuất đúc bột giấy quy mô nhỏ đến trung bình- 500-2000 kg/giờ
- Các tuyến thử nghiệm và cơ sở R&D- phát triển sản phẩm mới và tối ưu hóa quy trình
- Sản phẩm đúc bột đặc biệt- Các mặt hàng có giá trị cao, số lượng nhỏ (bộ đóng gói mỹ phẩm, thùng chứa thực phẩm cao cấp, hộp nhúng điện tử)
- Hoạt động đúc bột bột để khởi động- Giải pháp sấy đầu tiên với khả năng mở rộng
- Các cơ sở đa sản phẩm thay đổi thường xuyên giữa các loại sản phẩm khác nhau
- Các cơ sở có diện tích sàn hạn chế️ nhà máy nhiều tầng, cải tạo, bố trí không gian hạn chế
- Các cơ sở giáo dục và đào tạo️ giảng dạy công nghệ đúc bột
Tùy chọn tùy chỉnh
Máy sấy nhỏ gọn này cung cấp tùy chỉnh linh hoạt cho các ứng dụng đa dạng:
- Độ dài đường hầm có thể tùy chỉnh- từ 6 mét (tối thiểu) đến 15 mét (tối đa), cho phép mở rộng công suất mà không thay đổi chiều rộng máy
- Độ rộng sấy có thể tùy chỉnh- từ 400 mm (sản phẩm hẹp) đến 1000 mm (tray tiêu chuẩn)
- Loại dây đai có thể tùy chỉnh️ lưới thép không gỉ (tiêu chuẩn), lưới PTFE (không dính), dây chuyền vận chuyển (sản phẩm nặng) hoặc dây đai dây (dòng không khí cao)
- Khả năng tùy chỉnh khoảng trống sàn- điều chỉnh độc lập chiều cao sàn trên và dưới cho độ dày sản phẩm khác nhau
- Phạm vi nhiệt độ có thể tùy chỉnh- tiêu chuẩn 50-150 °C, tùy chọn nhiệt độ cao lên đến 250 °C cho các ứng dụng chuyên biệt
- Loại nhiên liệu có thể tùy chỉnh✓ khí tự nhiên, LPG hoặc khí sinh học; khả năng sử dụng nhiên liệu kép có sẵn
- Hệ thống điều khiển tùy chỉnh- điều khiển bằng tay cơ bản (đĩa quay và công tắc) hoặc tự động hóa PLC đầy đủ với màn hình cảm ứng
- Chế độ tải / dỡ hàng bằng máy vận chuyển tùy chỉnh✓ trạm tải thủ công, bán tự động hoặc tích hợp đầy đủ với máy tạo hình phía trên
- Gói an toàn có thể tùy chỉnh- ✅ Máy phát hiện khí bổ sung, rèm đèn, máy quét khu vực
- Điện áp và tần số có thể tùy chỉnh- Cho bất kỳ vị trí nào trên toàn cầu
- Màu sắc và thương hiệu có thể tùy chỉnhCó sẵn tùy chỉnh OEM
Các đặc điểm chính
- Dấu chân nhỏ gọn- chiếm không gian sàn ít hơn 40-50% so với máy sấy một tầng tương đương, lý tưởng cho các cơ sở không gian hạn chế
- Được lắp ráp và thử nghiệm trước✓ được vận chuyển như một đơn vị mô-đun, giảm đáng kể thời gian lắp đặt tại chỗ (thường là 3-5 ngày)
- Điều khiển sàn độc lập- Các tầng trên và dưới có thể chạy các sản phẩm khác nhau hoặc nhiệt độ sấy khác nhau cùng một lúc
- Hiệu quả năng lượng- hiệu suất nhiệt lên đến 85% với phục hồi nhiệt tùy chọn, chi phí vận hành thấp hơn so với sấy khô điện
- Chuyển đổi sản phẩm nhanh✓ thu hồi các thông số dựa trên công thức (nhiệt độ, tốc độ, luồng không khí) cho các loại sản phẩm khác nhau
- Hoạt động thân thiện với người dùng- ✅ giao diện màn hình cảm ứng trực quan với hiển thị nhiệt độ và báo động thời gian thực
- Thiết kế bảo trì thấp✓ thiết bị đốt có thể truy cập, cửa mở lắc để truy cập dây đai, tấm dễ tháo rời
- Tùy chọn nhiên liệu linh hoạtKhả năng chuyển đổi trong lĩnh vực này
- Hệ thống an toàn tích hợp✓ phát hiện ngọn lửa, cảm biến rò rỉ khí, van tắt tự động
- Thiết kế có thể mở rộng✓ bổ sung các đoạn đường hầm bổ sung hoặc nâng cấp đến chiều rộng lớn hơn mà không thay thế toàn bộ hệ thống
- Khả năng ghi lại dữ liệuCổng USB để xuất các thông số sấy (nhiệt độ, tốc độ, thời gian) cho hồ sơ chất lượng
- Điểm nhập khẩu giá cả phải chăng- đầu tư vốn thấp hơn so với các hệ thống quy mô lớn, lý tưởng cho các công ty khởi nghiệp và các dòng thí điểm
Hỗ trợ và Dịch vụ
- Hỗ trợ kỹ thuật miễn phí suốt đời✅ Hỗ trợ qua điện thoại, email và video call
- Lắp đặt tại chỗ và đưa vào sử dụngCác kỹ sư có sẵn trên toàn thế giới, thường 3-5 ngày tại chỗ
- Đào tạo người vận hành️ Bao gồm 2-3 ngày đào tạo tại chỗ; tùy chọn đào tạo từ xa có sẵn
- Bảo hành 1 năm- trên tất cả các thành phần cơ khí và điện (bản bảo hành mở rộng có sẵn)
- Cung cấp phụ tùng thay thế- ✅ Phân tích phụ tùng quan trọng cho vận chuyển nhanh 48 giờ
- Chẩn đoán từ xaTruy cập VPN để khắc phục sự cố (có sẵn với tùy chọn điều khiển PLC)
- Kiểm tra mẫu miễn phíChúng tôi cung cấp báo cáo thử nghiệm khô
- Hỗ trợ tối ưu hóa quy trìnhCác kỹ sư của chúng tôi giúp bạn phát triển các thông số sấy tối ưu cho các sản phẩm cụ thể của bạn
- Đường nâng cấp✓ Máy sấy nhỏ gọn hiện có có thể được nâng cấp bằng các phần đường hầm bổ sung, phục hồi nhiệt hoặc điều khiển tiên tiến
Bao bì và vận chuyển
- Được đóng gói trong các thùng gỗ tăng cường cấp xuất khẩu với phim chống rỉ sét VCI và đệm bọt
- Được vận chuyển dưới dạng các phần mô-đun (cơ thể đường hầm chính, sàn vận chuyển, bảng điều khiển, đơn vị đốt) để tải container (20ft hoặc 40ft container)
- Bao gồm: hướng dẫn tiếng Anh, chứng chỉ CE, sơ đồ điện, sơ đồ kết nối khí, chứng chỉ hiệu chuẩn, bộ dụng cụ, bộ phụ tùng
- Điều khoản vận chuyển: FOB / CIF / DDP bằng đường biển, vận chuyển hàng không hoặc vận chuyển đường bộ
- Thời gian dẫn đầu: 20 ngày cho cấu hình tiêu chuẩn; 30-45 ngày cho các tùy chọn tùy chỉnh
- Đơn đặt hàng tối thiểu: 1 bộ
Câu hỏi thường gặp
Q1: Máy sấy hai lớp nhỏ gọn cần bao nhiêu không gian sàn so với máy sấy một tầng?
A1: Máy sấy hai lớp nhỏ gọn thường chiếm không gian sàn ít hơn 40-50% so với máy sấy một tầng có dung lượng tương đương.một máy sấy một tầng đòi hỏi 15-20 mét không gian tuyến tính có thể được thay thế bằng một đơn vị hai tầng đòi hỏi chỉ 8-12 mét- Dấu chân chính xác phụ thuộc vào chiều dài và chiều rộng đường hầm được chọn.
Q2: Tôi có thể bắt đầu với chiều dài đường hầm ngắn hơn và thêm các phần sau khi sản xuất phát triển?
A2: Có. Thiết kế mô-đun cho phép bạn bắt đầu với một đường hầm ngắn hơn (ví dụ, 6 mét) và thêm các phần đường hầm sau đó để tăng khả năng sấy khô.Đây là một cách hiệu quả về chi phí để mở rộng quy mô sản xuất của bạn mà không cần thay thế toàn bộ máy sấyVui lòng tham khảo nhóm kỹ sư của chúng tôi về thiết kế mở rộng mô-đun.
Q3: Máy sấy này có phù hợp với việc sấy khô các sản phẩm tường mỏng như đĩa dùng một lần không?
Đáp: Có. Khoảng cách trên boong có thể điều chỉnh (150-400 mm) và tốc độ dây đai biến đổi cho phép điều khiển chính xác cho các sản phẩm tường mỏng.Đối với các sản phẩm rất mỏng(ví dụ, độ dày 0,5-1 mm), chúng tôi khuyên bạn nên lựa chọn dây đai lưới PTFE để ngăn ngừa dính.
Q4: Tiêu thụ năng lượng của máy sấy nhỏ gọn (không bao gồm khí) là bao nhiêu?
A4: Tiêu thụ điện tương đối thấp, thường là 5-15 kW tùy thuộc vào số lượng quạt, động cơ vận chuyển và hệ thống điều khiển.Phần lớn năng lượng nhập khẩu đến từ khí đốt tự nhiên, thường hiệu quả hơn so với sưởi điện cho các ứng dụng sấy khô công nghiệp.
