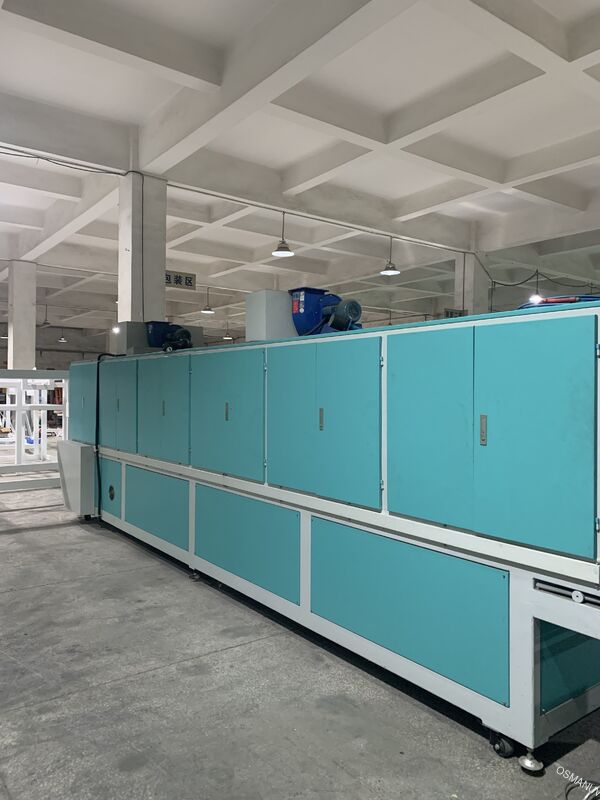

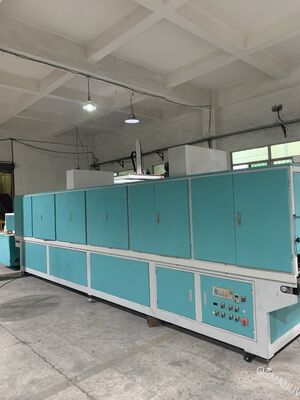

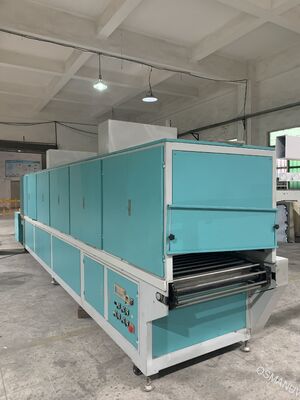

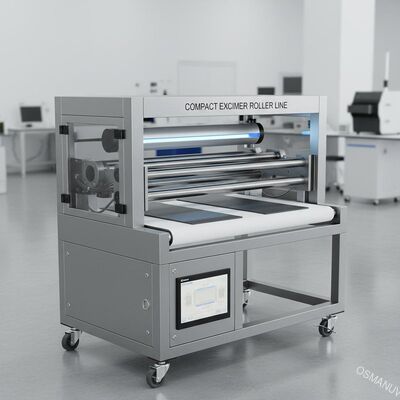

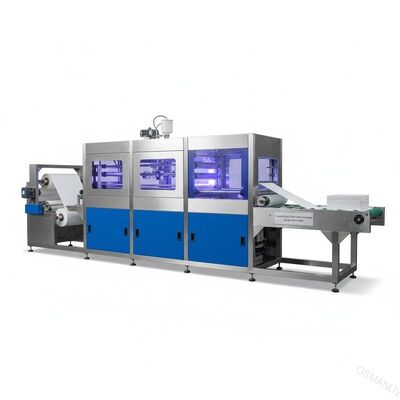

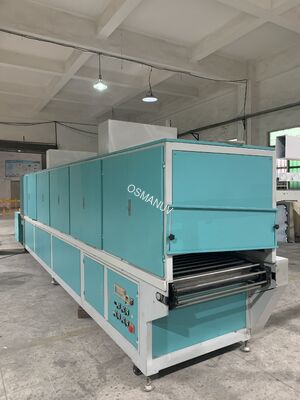

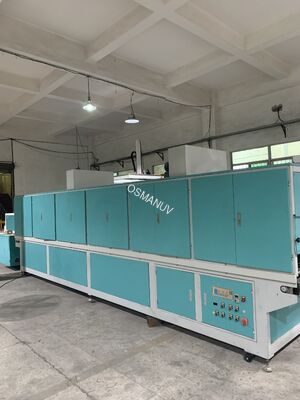

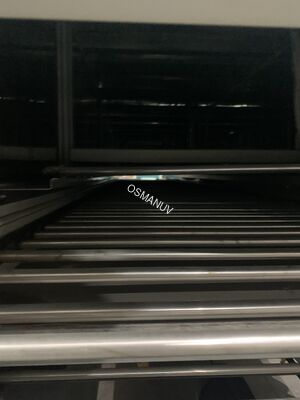

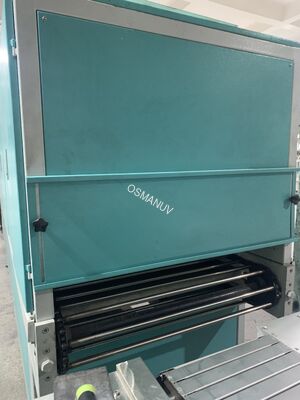

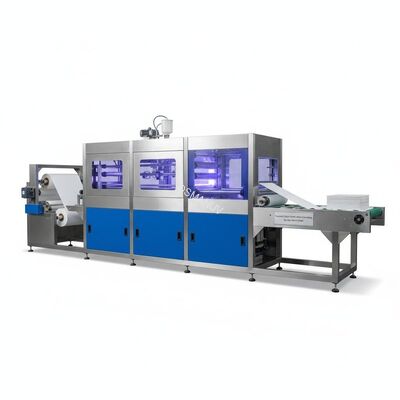

Đường phủ và làm cứng cuộn Excimer chất lượng cao nhỏ gọn cho các tấm mềm da
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | OSMANUV |
| Chứng nhận: | ISO9001 |
| Số mô hình: | OSM-FG-1320 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể thương lượng |
| chi tiết đóng gói: | HỘP GỖ |
| Thời gian giao hàng: | 30 ~ 40 ngày |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | đàm phán |
|
Thông tin chi tiết |
|||
| khoảng cách chiếu xạ: | 50mm (Có thể điều chỉnh) | điện áp cung cấp: | 380V 50HZ |
|---|---|---|---|
| Ứng dụng: | Sơn bề mặt khô | Tốc độ bảo dưỡng: | 1-3s/lần |
| Hiệu quả sản xuất: | Không cao | Tốc độ: | 0-15m/phút |
| Đèn UV: | Tổng cộng 1 chiếc | Phạm vi bước sóng: | 1350nm |
| Làm nổi bật: | Máy sơn cuộn Excimer nhỏ gọn,Đường làm cứng tia cực tím cho các tấm mềm da,Máy làm cứng excimer cấp cao |
||
Mô tả sản phẩm
Đường phủ và làm cứng cuộn Excimer chất lượng cao nhỏ gọn cho các tấm mềm da
Thành phần của dây chuyền sản xuất
Dòng sơn và làm cứng cuộn excimer nhỏ gọn này được thiết kế đặc biệt cho sản xuất hàng loạt lớp cao, nhỏ đến trung bình của các tấm mềm da và bao gồm:
- Đơn vị làm sạch bụi:Trạm làm sạch và hút bụi một hoặc hai mặt đảm bảo độ sạch bề mặt nền trước khi áp dụng lớp phủ
- Máy sơn một/hai cuộn chính xác:Đầu sơn chính xác cao với con lăn dùng liều (được mạ crôm) và con lăn áp dụng cao su để áp dụng sơn đồng đều
- Khu vực làm bằng hồng ngoại:3-6 mét IR dòng chảy phẳng phần cho phủ phủ tối ưu trước khi tiếp xúc excimer
- Hệ thống UV Multi-Lamp Nano ExcimerĐơn vị đèn excimer tích hợp hoạt động ở bước sóng 172nm/186-254nm để đa hợp bề mặt
- Hệ thống giám sát oxy và thanh lọc nitơ:Cảm biến O2 thời gian thực với điều chỉnh dòng chảy nitơ tự động để duy trì khí quyển trơ
- Đơn vị làm cứng cuối cùng của thủy ngân UV:Mảng đèn thủy ngân băng thông rộng để làm cứng đầy đủ và tăng cường tính chất bề mặt
- Hệ thống điều khiển PLC với HMI màu:Giao diện màn hình cảm ứng thân thiện với người dùng để điều khiển tham số và lưu trữ công thức
- Khu vực làm mát/lớn tuổi:Phần làm mát bằng không khí ép tùy chọn trước khi xếp chồng sản phẩm
- Đơn vị xếp chồng tự động:Hệ thống thu thập nguồn thải cho các tấm hoàn thiện
Tổng quan sản phẩm
Compact High-Grade Excimer Roller Coating & Curing Line là một hệ thống hoàn thiện chuyên nghiệp, hiệu quả không gian được thiết kế cho các nhà sản xuất các tấm đồ nội thất cao cấp, cửa tủ,tấm trang trí, sàn SPC, và tấm PVC lớp phủ tìm kiếm cao cấp "da mềm" kết thúc cảm giác.
Công nghệ cốt lõi sử dụng đèn UV excimer 172nm, trong môi trường nitơ trộn chỉ polymerize lớp bề mặt trên cùng của lớp phủ UV-curable,tạo ra một cấu trúc vi nhăn tạo ra ngoại hình siêu mờ (từ 2-5 GU), đặc tính chống vân tay, và cảm giác xúc giác như da sang trọng.
Thiết kế dấu chân nhỏ gọn làm cho dòng này lý tưởng cho các cơ sở có không gian sàn hạn chế trong khi duy trì năng suất và chất lượng hoàn thiện của các hệ thống lớn hơn.Với hoạt động hoàn toàn tự động từ nguồn cấp chất nền đến việc xếp chồng tấm hoàn thành, dòng giảm thiểu can thiệp bằng tay, giảm chi phí lao động, và cung cấp đặc biệt, chất lượng bề mặt lặp lại cho các sản phẩm tấm cao cấp.
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật / Mô tả |
|---|---|
| Định nghĩa mô hình | Series Compact - hoàn toàn tùy chỉnh |
| Loại hệ thống | Lớp phủ cuộn + UV excimer + mercury UV curing |
| Độ dài sóng Excimer | 172nm (phương pháp chính) / 186-254nm (hợp với dải cạnh) |
| Chiều rộng làm việc | 600 / 1100 / 1320 mm (có thể tùy chỉnh) |
| Phạm vi độ dày làm việc | 2 - 50 mm (3 - 30 mm cho các tấm trang trí) |
| Chiều dài tối thiểu của bảng | 300 mm (350 mm đối với các tấm dày 10-30 mm) |
| Tốc độ vận chuyển | 0 - 20 m/min (được điều chỉnh không bước thông qua VFD) |
| Phương pháp sơn | Lớp phủ một hoặc hai cuộn (có thể tùy chỉnh) |
| Số lượng đầu sơn | 1 - 2 (có thể tùy chỉnh) |
| Chiều kính cuộn applicator | Φ200 / Φ250 mm (có thể tùy chỉnh) |
| Chiều kính cuộn liều | Φ123 / Φ150 mm (có thể tùy chỉnh) |
| Chiều dài làm bằng hồng ngoại | 3 - 6 mét (có thể tùy chỉnh) |
| Độ dày lớp phủ (nước) | Điều chỉnh: 0,01 - 2,0 mm |
| Mức độ bóng hoàn thiện (60°) | Tối thiểu là 2-5 GU (ultra-matte) |
| Độ cứng bề mặt | Độ cứng bút chì 1H - 3H (tùy thuộc vào công thức lớp phủ) |
| Hiệu suất chống vân tay | Tuyệt vời - dấu vân tay bị rớt nhanh chóng; bề mặt cấu trúc vi mô làm giảm dấu vết nhìn thấy được |
| Chống trầy xước | Tốt hơn các lớp phủ UV mờ tiêu chuẩn |
| Tổng công suất lắp đặt | 35 - 80 kW (tùy thuộc vào cấu hình) |
| Cung cấp điện | 380V / 50Hz / 3 pha (có thể cấu hình thành 220V / 60Hz) |
| Áp suất không khí nén | 0.4 - 0,7 MPa |
| Dấu chân máy (L × W × H) | Thiết kế nhỏ gọn: khoảng 8.000-15.000 mm × 2.200 × 2.200 mm (có thể tùy chỉnh dựa trên chiều rộng) |
| Chiều cao hoạt động | 900 mm (± 20 mm) |
| Hệ thống điều khiển | PLC với màn hình cảm ứng màu 7 "HMI, lưu trữ công thức, ghi lại dữ liệu sản xuất |
| Chứng chỉ an toàn | Chứng nhận CE, phù hợp với ISO9001: 2015 |
Ứng dụng
Hoàn hảo cho các sản phẩm tấm cao cấp đòi hỏi kết thúc bề mặt cao cấp với không gian sàn hạn chế:
- Các tấm đồ nội thất cao cấp:Các tủ quần áo, tủ quần áo, bàn, kệ dành cho các ứng dụng dân cư và thương mại sang trọng
- Cửa tủ bếp:Kết thúc siêu mờ, chống dấu vân tay cho thiết kế nhà bếp hiện đại
- Các tấm xây dựng trang trí:Các tấm tường nội thất, ngăn phòng, vật liệu hoàn thiện không gian thương mại
- Sàn sàn SPC và WPC:bề mặt bền, chống trầy xước, nhẹ cho các sản phẩm sàn composite vinyl và gỗ nhựa sang trọng
- PVC và PET/PETG tấm mạ:Xếp mờ cho các sản phẩm giấy trang trí khác nhau
- Các tấm cửa:Các lớp vỏ cửa bên trong và bên ngoài đòi hỏi bề mặt cảm giác cao cấp
- Sản xuất hàng loạt nhỏ đến trung bình:Sản xuất đồ nội thất tùy chỉnh, công việc hoàn thiện cửa hàng
- Các thành phần đồ nội thất RTA:Các tấm đồ nội thất phẳng sẵn sàng lắp ráp đòi hỏi kết thúc phù hợp, chất lượng cao
Tùy chọn tùy chỉnh
Hệ thống nhỏ gọn làcó thể tùy chỉnh caođể phù hợp với các yêu cầu sản xuất cụ thể, loại bảng và không gian sàn có sẵn.
- Độ rộng làm việc tùy chỉnh từ 600mm đến 1600mm để phù hợp với kích thước bảng điều khiển cụ thể và các hạn chế cơ sở
- Cấu hình lớp phủ cuộn đơn hoặc kép dựa trên các yêu cầu ứng dụng (chỉ dùng lớp phủ đầu tiên so với lớp phủ đầu tiên + lớp phủ đầu tiên)
- Độ cứng cuộn và vật liệu có thể tùy chỉnh cho các công thức lớp phủ cụ thể (dựa trên nước, dựa trên dung môi, có khả năng khắc phục tia UV)
- Độ dài làm bằng IR có thể điều chỉnh từ 3 đến 6 mét dựa trên thời gian dòng chảy cần thiết cho hóa học lớp phủ cụ thể và tốc độ đường dây
- Tối ưu hóa hệ thống kiểm soát nitơ cho các hình học bảng và khối lượng sản xuất khác nhau
- Thêm phần làm mát để xử lý ngay lập tức sau khi làm cứng
- Tích hợp mô-đun in đơn sắc để phù hợp màu sắc dải cạnh
- Các tính năng bổ sung như lật bảng tự động cho lớp phủ hai mặt, tích hợp dải cạnh hoặc máy ảnh kiểm tra chất lượng
- Tùy chọn cấp độ tự động hóa (đưa bảng điều khiển bằng tay, bán tự động hoặc hoàn toàn tự động)
- Cấu hình tủ điều khiển nhỏ gọn cho các cơ sở có không gian hạn chế
- Cấu hình điện tùy chỉnh cho các tiêu chuẩn khu vực cụ thể (CE, UL, CSA)
Các đặc điểm chính
- Thiết kế dấu chân nhỏ gọn:Định dạng không gian hiệu quả đòi hỏi không gian sàn nhà máy tối thiểu - hoàn hảo cho các cơ sở sản xuất nhỏ đến trung bình mà không ảnh hưởng đến chất lượng hoàn thiện
- Môi trường phủ không bụi:Trạm làm sạch bụi tích hợp loại bỏ các chất gây ô nhiễm trước khi sơn, loại bỏ các khiếm khuyết bề mặt và đảm bảo kết thúc hoàn hảo
- Công nghệ sơn cuộn chính xác:Vòng xách dùng liều được mạ Chrome kết hợp với vòng xách áp dụng cao su cung cấp ứng dụng lớp phủ chính xác, đồng nhất
- Tối ưu hóa dòng chảy:3-6 mét phần IR làm bằng cấp cho phép lớp phủ chảy tự do trước khi tiếp xúc với excimer, đảm bảo bảo toàn bộ các tính năng bề mặt
- Chống trầy xước và đốm cao hơn:Cấu trúc bề mặt liên kết chặt chẽ cung cấp khả năng chống trầy xước, trầy xước, vết bẩn và các tác nhân hóa học
- Công nghệ làm lạnh:Chuyển đổi nhiệt tối thiểu trong quá trình đa hợp bề mặt bảo vệ các nền nhạy cảm với nhiệt bao gồm các tấm gỗ mỏng và các tấm kỹ thuật
- Khả năng chuyển đổi nhanh:Thiết kế thân thiện với người dùng cho phép thay đổi cuộn nhanh chóng và thay đổi màu sắc / vật liệu, giảm thiểu thời gian ngừng hoạt động giữa các đợt sản xuất
- Hoạt động tiết kiệm năng lượng:Cấu hình đèn UV tối ưu và kiểm soát nitơ tự động giảm tiêu thụ năng lượng và chi phí hoạt động
- Khung xây dựng một phần:Khung thép hàn hạng nặng đảm bảo sự ổn định của máy và hoạt động không có rung động ở tất cả các tốc độ sản xuất
- HMI thân thiện với người dùng:Giao diện màn hình cảm ứng trực quan với lưu trữ công thức cho các cấu hình sản phẩm khác nhau, giảm thời gian đào tạo người vận hành và lỗi cài đặt
Hỗ trợ và Dịch vụ
- Hỗ trợ lập kế hoạch không gian:Tư vấn tại chỗ hoặc từ xa để tối ưu hóa vị trí máy trong bố trí xưởng hiện có
- Cài đặt & đưa vào sử dụng:Hỗ trợ lắp đặt chuyên nghiệp tại chỗ bao gồm việc cân bằng, sắp xếp, hiệu chuẩn và chạy thử nghiệm
- Đào tạo người điều hành:Đào tạo toàn diện tập trung vào tối ưu hóa tham số lớp phủ, nguyên tắc làm cứng excimer, quản lý nitơ và các thủ tục bảo trì hàng ngày
- Bộ thay đổi và bảo trì cuộn:Các hộp xăng dự phòng được sắp xếp sẵn và các bộ bảo trì theo lịch trình có sẵn để thay đổi nhanh chóng và giảm thời gian ngừng hoạt động
- Điện thoại hỗ trợ kỹ thuật:Hỗ trợ kỹ thuật từ xa đáp ứng để khắc phục sự cố và hướng dẫn hoạt động
- Kế hoạch bảo trì phòng ngừa:Các chương trình bảo trì theo lịch trình để tối đa hóa thời gian hoạt động và kéo dài tuổi thọ thiết bị
- Các bộ phận thay thế có sẵn:Cung cấp trọn đời các phụ tùng thay thế nguyên bản bao gồm đèn, cuộn, dây đai, niêm phong và các bộ phận mòn
Bao bì và vận chuyển
- Bao bì:Hộp gỗ xuất khẩu nhỏ gọn với lớp phủ bọt và rào cản độ ẩm - dấu chân tối ưu để giảm chi phí vận chuyển
- Tùy chọn vận chuyển:Giao hàng trên toàn thế giới bằng vận chuyển hàng hải (LCL/container consolidation), vận chuyển hàng không cho các giao hàng khẩn cấp hoặc vận chuyển đường bộ
- Thời gian giao hàng:25 - 40 ngày cho các cấu hình tiêu chuẩn; 40 - 55 ngày cho các cấu hình tùy chỉnh
- Tài liệu:Tài liệu xuất khẩu đầy đủ bao gồm hóa đơn thương mại, danh sách đóng gói, giấy vận chuyển, khai báo CE và hướng dẫn kỹ thuật toàn diện
Câu hỏi thường gặp
Hỏi: Hệ thống nhỏ gọn này cần bao nhiêu không gian sàn?
A: Tổng chiều dài của đường dây dao động từ 8.000mm đến 15.000mm tùy thuộc vào cấu hình và chiều rộng làm việc, làm cho nó phù hợp với các cơ sở có không gian sàn hạn chế.Hệ thống cũng có thể được tùy chỉnh với sắp xếp module thay thế để phù hợp với bố cục nhà máy cụ thể.
Hỏi: Dòng này có thể xử lý cả bảng phẳng và bề mặt hồ sơ / cạnh?
A: Được thiết kế chủ yếu cho các tấm phẳng. Để tích hợp băng tần cạnh, các mô-đun tùy chọn (phát bản đơn sắc, xử lý excimer cụ thể cạnh) có thể được thêm vào.Liên hệ với đội ngũ kỹ sư của chúng tôi cho các yêu cầu cấu hình cụ thể.
Hỏi: Làm thế nào công nghệ excimer đạt được tính chất chống vân tay của nó?
A: Các 172nm excimer UV tạo ra một cấu trúc bề mặt vi nhăn ở mức độ vi mô. kết cấu này phân tán ánh sáng và làm giảm khả năng nhìn thấy các dầu ngón tay và dấu vết.cấu trúc vi mô làm giảm khu vực tiếp xúc cho dấu vân tay, làm cho chúng ít rõ ràng hơn và dễ dàng lau sạch hơn.
Hỏi: Thời gian sử dụng điển hình của đèn excimer và đèn UV LED là bao lâu?
A: Đèn Excimer thường có tuổi thọ từ vài ngàn đến mười ngàn giờ tùy thuộc vào tần suất sử dụng và điều kiện hoạt động.Việc hiệu chỉnh thường xuyên và bảo trì thích hợp sẽ tối đa hóa tuổi thọ của các bộ phận.
Q: Thiết bị này có yêu cầu môi trường nghiêm ngặt không?
A: Có, lớp phủ excimer đòi hỏi điều kiện môi trường ổn định. Một môi trường sạch, nhiệt độ được kiểm soát (tốt nhất là một phòng sạch) với nhiệt độ và độ ẩm ổn định được khuyến cáo.Các hoạt động phải tuân thủ các quy trình tiêu chuẩn để tránh ô nhiễm ảnh hưởng đến kết thúc bề mặtTuy nhiên, quá trình này được tự động hóa cao và dựa vào tối thiểu lao động thủ công.
Hỏi: Điều này có phù hợp với lớp phủ UV dựa trên nước không?
A: Vâng, hệ thống tương thích với một loạt các lớp phủ có khả năng khắc phục tia UV bao gồm UV dựa trên nước, UV dựa trên dung môi và các công thức UV chất rắn 100%.chất epoxi, polyurethane, và hệ thống PUA.
Hỏi: Có thể nâng cấp đường dây lên công suất lớn hơn trong tương lai không?
A: Thiết kế mô-đun cho phép nâng cấp các thành phần. Tuy nhiên, khung máy và chiều rộng máy vận chuyển thường được cố định.Chúng tôi khuyên bạn nên chỉ định kích thước bảng điều khiển rộng nhất bạn dự đoán cần vào thời điểm mua để tránh hạn chế trong tương laiCác tùy chọn tùy chỉnh cho chiều rộng làm việc rộng hơn (lên đến 2600mm) có sẵn trên các mô hình nền tảng lớn hơn - vui lòng tham khảo nhóm bán hàng của chúng tôi.
