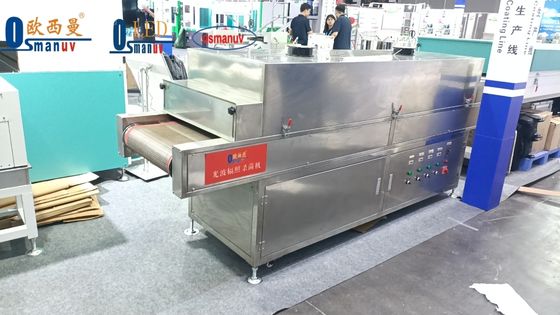

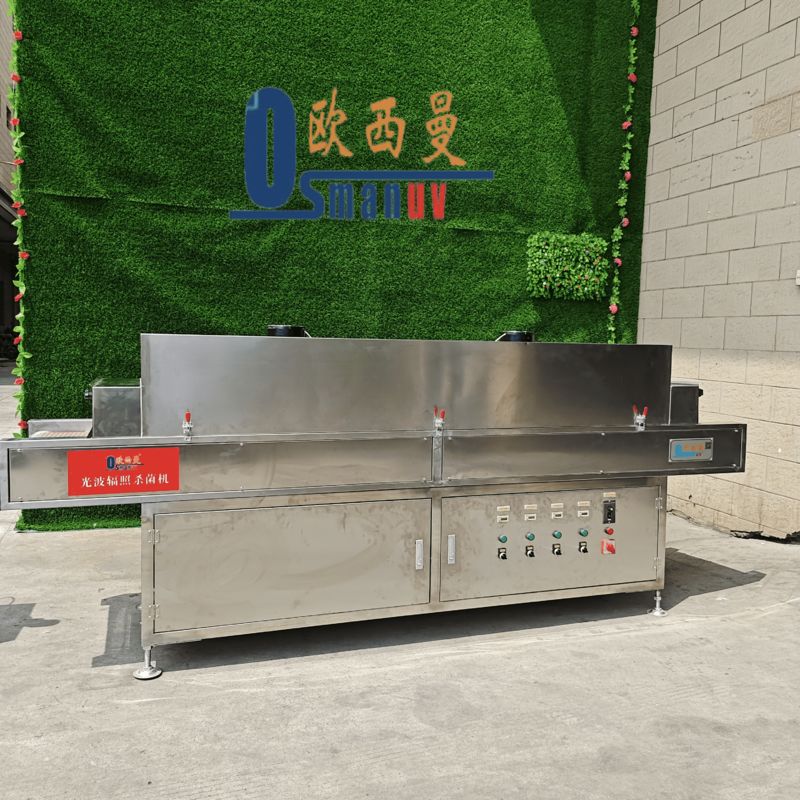

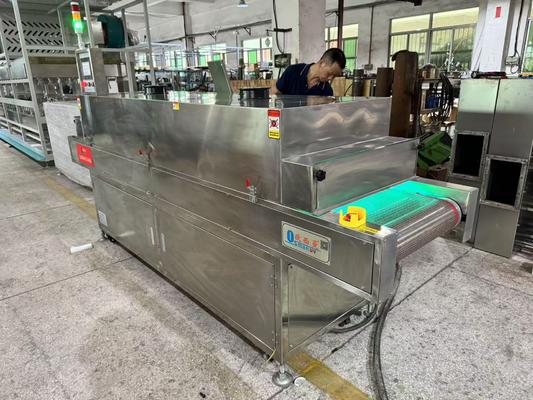

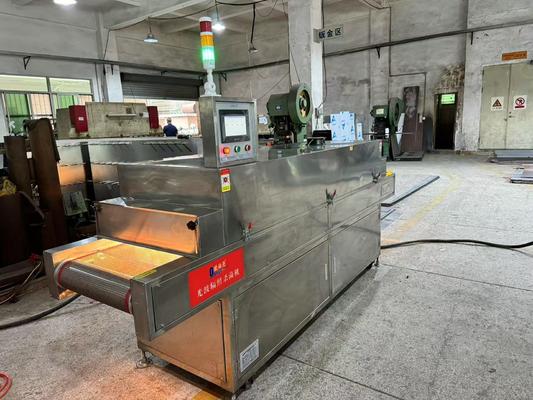

Mô-đun khử trùng UV-C gắn trên băng tải mô-đun cho dây chuyền đóng gói thực phẩm trong suốt
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | OSMANUV |
| Chứng nhận: | ISO9001 |
| Số mô hình: | OSM-SJ-800 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể thương lượng |
| chi tiết đóng gói: | HỘP GỖ |
| Thời gian giao hàng: | 30 ~ 40 ngày |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | đàm phán |
|
Thông tin chi tiết |
|||
| Bảo hành: | 1 năm | Bước sóng: | 365nm |
|---|---|---|---|
| Cách sấy khô: | Tia cực tím - có thể chữa được | Tính năng: | Tiết kiệm năng lượng |
| tuổi thọ bóng đèn: | 8000 giờ | đường kính cao su: | 200mm |
| Chế độ điều khiển: | Hẹn giờ kỹ thuật số | Hệ thống làm mát: | Làm mát quạt tích hợp |
| Làm nổi bật: | Mô-đun khử trùng UV-C dạng mô-đun,Máy chiếu xạ UV gắn trên băng tải,Máy khử trùng UV-C cho bao bì thực phẩm |
||
Mô tả sản phẩm
Mô-đun khử trùng UV-C được gắn trên máy vận chuyển mô-đun cho các dây chuyền đóng gói thực phẩm trong suốt
Tổng quan sản phẩm
Mô-đun Sterilization UV-C được gắn trên máy vận chuyển mô-đun rất dễ cài đặt.giải pháp khử trùng tia cực tím tiết kiệm không gian được phát triển đặc biệt cho các dây chuyền đóng gói nơi không gian vật lý bị hạn chế nhưng cần kiểm soát vi khuẩn trên bề mặt đóng gói trong suốt.
Thành phần của dây chuyền sản xuất
- Bộ chứa đèn UV mô-đun:Đầu đèn độc lập, đệm được chế tạo từ thép không gỉ 304 với lớp phủ bên trong phản xạ cao tích hợp
- Khung gắn có thể điều chỉnh chiều cao:Thép không gỉ đứng hoặc bên gắn đệm cho vị trí trên, bên hoặc dưới máy vận chuyển
- Máy phun đèn UV-C thay đổi nhanh:Hệ thống thay thế đèn không có công cụ với vỏ thạch anh và phản xạ được sắp xếp sẵn

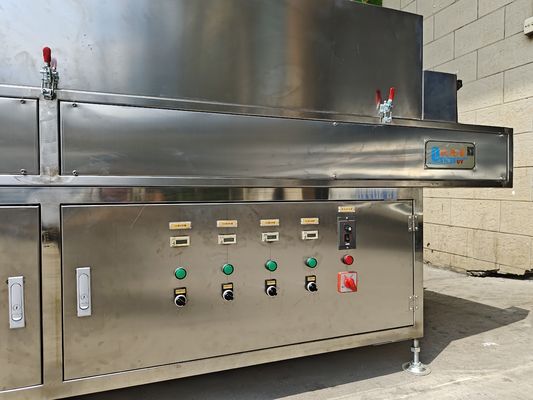

- Hộp điều khiển bên ngoài:Lớp vỏ riêng biệt được đánh giá IP65 bao gồm các thanh đệm điện tử, PLC, màn hình cảm ứng HMI và bộ điều khiển khóa an toàn
- Hệ thống gắn máy vận chuyển hấp thụ va chạm:Hệ thống kẹp có thể điều chỉnh để gắn vào đường ray bên conveyor hiện có mà không sửa đổi conveyor ban đầu
- Tấm rèm đèn an toàn (không cần thiết):Bảo vệ đường viền IR để tự động tắt đầu ra tia UV khi các nhà điều hành tiếp cận
- Giao diện khởi động/ngừng từ xa:Các kết nối liên lạc khô để tích hợp với các hệ thống điều khiển đường dây hiện có
- Cánh tay gắn HMI nhỏ gọn:Nắp cánh tay lắc để định vị giao diện người vận hành ở độ cao làm việc thuận tiện
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật / Mô tả | Tùy chọn tùy chỉnh |
|---|---|---|
| Định nghĩa mô hình | Dòng OSM-UV-MOD (có thể tùy chỉnh hoàn toàn) | ✓ |
| Loại module | Một ngân hàng, hai ngân hàng hoặc nhiều ngân hàng (cao, dưới, bên hoặc kết hợp) | ✓ |
| Chiều rộng phủ sóng hiệu quả cho mỗi module | 200 - 800 mm (modular; nhiều mô-đun cạnh nhau cho các máy vận chuyển rộng hơn) | ✓ |
| Khả năng điều chỉnh độ cao | 50 - 300 mm (cơ chế trục điều chỉnh nhanh) | ✓ |
| Số đèn UV-C cho mỗi module | 1 - 4 bóng đèn (tiêu chuẩn 1-2 bóng đèn mỗi bể) | ✓ |
| Nguồn ánh sáng UV | Đèn thủy ngân áp suất thấp (253.7nm) -- FDA 21 CFR 179.39 phù hợp; bộ UVC-LED tùy chọn (265nm/277nm) | ✓ |
| Khả năng phát ra tia UV-C cho mỗi đèn | 36 - 72 W UV-C (thủy ngân); 1 - 5 W mỗi chip LED (UVC-LED) | ✓ |
| Liều UV ở mặt phẳng sản phẩm | 0 - 150+ mJ/cm2 (có thể điều chỉnh thông qua chiều cao đèn + công suất + tốc độ vận chuyển) | -- |
| Khả năng tương thích tốc độ vận chuyển | 0 - 25 m/min (sản lượng đầu vào cảm biến tốc độ để điều khiển liều theo tốc độ) | ✓ |
| Giảm vi khuẩn | 3 - 5 log (99,9% - 99,999%) đạt được cho mỗi mô-đun (nhiều mô-đun theo chuỗi để giảm cao hơn) | ✓ |
| Tuổi thọ của đèn | 9,000 - 16,000 giờ (thủy ngân); >20,000 giờ (UVC-LED) | -- |
| Phương pháp làm mát | Phương pháp đối lưu thụ động + không khí ép (món gió tích hợp) | ✓ |
| Cung cấp điện | 110V / 220V / 400V, 50Hz/60Hz (có thể cấu hình tại nhà máy) | ✓ |
| Năng lượng lắp đặt cho mỗi module | 0.5 - 3,0 kW (tùy thuộc vào số lượng và loại đèn) | ✓ |
| Các tính năng an toàn | Khóa an toàn, phát hiện trục trặc đèn, rèm đèn tùy chọn | ✓ |
| Vật liệu bao bọc | 304 thép không gỉ (tiêu chuẩn); 316L (đối với môi trường ăn mòn / rửa xuống) | ✓ |
| Bảo vệ xâm nhập (đồng độ IP) | IP65 (hộp điều khiển), IP66 (hộp đèn) - tùy chọn rửa IP69K | ✓ |
| Hệ thống điều khiển | Micro PLC với HMI màu 7 ", lưu trữ công thức, ghi lại dữ liệu | ✓ |
| Loại lắp đặt | Kẹp hoặc bóp vào đường ray bên conveyor hiện có; không cần sửa đổi conveyor | ✓ |
| Kích thước mô-đun (L × W × H) | Có thể tùy chỉnh; mô-đun đơn ngân hàng điển hình: 600×300×150 mm | ✓ |
| Giấy chứng nhận | Chứng nhận CE, tuân thủ FDA 21 CFR 179.39 (tùy chọn UL) | ✓ |
Ứng dụng
Lý tưởng để trang bị khả năng khử trùng tia UV cho các dòng đóng gói hiện có mà không cần đầu tư vốn lớn:
- Đường chứa ly sữa và khay sữa:Lắp đặt trực tiếp trên cốc chứa nước hoặc máy vận chuyển khay để khử trùng nội thất cốc / khay trước khi nhồi sữa chua, bánh pudding, phô mai hoặc kem chua.
- Các dòng chai và nắp đồ uống:Lắp đặt trên ống rửa chai, ống nắp, hoặc ống nắp để khử trùng cổ chai và nắp trước khi nắp.
- Lưu ý:Các mô-đun đơn hoặc kép trên máy vận chuyển khay để khử trùng các khoang trên khay trước khi lắng đọng các bữa ăn sẵn lạnh hoặc đông lạnh.
- Các dòng sản phẩm tươi:Lắp đặt trên máy vận chuyển chỉ số vỏ sò để khử trùng các quả mọng và khay thông gió trước khi lấp đầy quả mọng, cà chua anh đào hoặc các sản phẩm tươi khác.
- Dòng khay thịt và gia cầm:Khử trùng khay bọt hoặc khay nhựa trước khi đặt phần thịt tươi, gia cầm hoặc hải sản.
- Các dòng thuốc Blister:Ống tiệt trùng trước của các khoang phồng viên thuốc và bề mặt nắp tấm mà không tạo ra nhiệt hoặc độ ẩm.
- Dòng gói lưu lượng và đường túi:Khử trùng bề mặt của mảng phim trước khi hình thành hoặc sau khi niêm phong để loại bỏ ô nhiễm bên ngoài trên bề mặt túi sẵn dùng.
- Dòng đóng gói bánh:Ngăn ngừa nấm mốc trên túi bánh mì, khay bánh quy, và gói chảy bánh quy thông qua điều trị tia UV trước khi tiếp xúc với sản phẩm.
Tùy chọn tùy chỉnh
Hệ thống khử trùng tia cực tím mô-đun làcó thể tùy chỉnh caoĐối với kích thước bao bì cụ thể, tốc độ đường dây, không gian lắp đặt có sẵn và hạn chế ngân sách.
- Cấu hình mô-đun:Chọn từ các mảng đơn (chỉ ở trên hoặc dưới), hai mảng (top + bottom cho xử lý hai mặt), hình chữ L (top + side) hoặc nhiều mô-đun để bảo hiểm 360 ° đầy đủ.
- Chiều rộng hiệu quả:Mỗi mô-đun bao gồm 200-800mm. Đối với máy vận chuyển rộng hơn, nhiều mô-đun có thể được lắp cạnh nhau hoặc được phân chia để đạt được phạm vi phủ sóng toàn diện mà không có khoảng trống.
- Phong cách gắn:Kẹp vào các đường ray bên hiện có (không có sửa đổi máy vận chuyển), bóp vào khung máy vận chuyển để gắn vĩnh viễn hơn, treo trên cơ cấu cơ sở cho các máy vận chuyển cao,hoặc đứng sàn di động với vòng quay khóa cho các ứng dụng tạm thời hoặc di động.
- Loại đèn:Đèn thủy ngân (đèn amalgam tiêu chuẩn chi phí thấp hoặc hiệu suất cao) hoặc UVC-LED (không có thủy ngân, bật ngay lập tức, tuổi thọ dài hơn, chi phí ban đầu cao hơn).Tùy chọn đèn UV xung có sẵn cho các yêu cầu cường độ cực cao.
- Các đặc điểm an toàn:Khóa khóa cơ bản và thiết lập lại bằng tay; rèm đèn tiên tiến với tắt tự động khi người vận hành tiếp cận; kết nối E-stop từ xa với hệ thống an toàn cơ sở.
- Mức độ tích hợp:Đứng độc lập (động tác viên khởi động/dừng) với điều khiển màn hình cảm ứng; tích hợp PLC với khởi động/dừng từ xa và phản hồi trạng thái đến bộ điều khiển đường dây;tích hợp đầy đủ với theo dõi tốc độ đường dây và điều chỉnh liều theo tốc độ thông qua đầu vào mã hóa.
- Vật liệu bao bì:Thép không gỉ 304 cho môi trường khô tiêu chuẩn; 316L cho các khu vực rửa nước, muối hoặc hóa chất ăn mòn.
- Điện áp đặc biệt:Được cấu hình tại nhà máy để phù hợp với điện áp cơ sở của bạn (110V, 208V, 220V, 400V, 480V, 50Hz hoặc 60Hz) - không cần bộ biến áp bước lên / xuống.
- Đặt hộp điều khiển:Đứng tường (chiết kiệm không gian sàn), đứng sàn (định vị linh hoạt), hoặc tích hợp vào tủ điều khiển hiện có.
- Mở rộng đường hầm chống ánh sáng:Thêm rèm đèn đầu vào / đầu ra hoặc đường hầm phao cho các ứng dụng vận chuyển mở khi không thể đóng kín hoàn toàn.
Các đặc điểm chính
- Thiết lập Bolt-On, Không sửa đổi máy vận chuyển:Các bracket gắn pin được gắn vào đường ray bên conveyor hiện có trong vòng dưới một giờ, không yêu cầu khoan, hàn hoặc thay đổi vĩnh viễn conveyor.
- Thiết kế nhỏ gọn, tiết kiệm không gian:Mô-đun chiếm không thêm không gian sàn ngoài máy vận chuyển hiện có. Hộp điều khiển có thể được gắn trên tường ra khỏi đường, giữ cho lối đi sạch sẽ và bố trí nhà máy không thay đổi.
- Thay đèn nhanh không cần dụng cụ:Máy cầm đèn kiểu hộp phím được cấp bằng sáng chế cho phép thay đèn trong vòng dưới 90 giây mà không cần dụng cụ.
- Định vị chiều cao điều chỉnh:Cơ chế vít điều chỉnh nhanh cho phép nâng hoặc hạ đầu đèn để kiểm soát cường độ tia UV ở bề mặt sản phẩm.
- Không yêu cầu thêm động cơ vận chuyển:Không cần đồng bộ hóa riêng biệt hoặc ổ cắm vận chuyển bổ sung - đơn vị chỉ đơn giản là xử lý các sản phẩm di chuyển trên máy vận chuyển hiện có với tốc độ hiện có.
- Có thể mở rộng bằng cách thêm module:Bắt đầu với một mô-đun duy nhất và thêm các mô-đun bổ sung khi khối lượng sản xuất tăng hoặc khi các dây chuyền đóng gói mới yêu cầu bảo hiểm.
- Không có hóa chất, không có chất thải:Loại bỏ chất tẩy rửa hóa học, chi phí và nguy cơ lưu trữ, tiêu thụ nước và xử lý nước thải.
- Quá trình lạnh, không có thiệt hại nhiệt bao bì:Xử lý không nhiệt không ảnh hưởng đến các vật liệu đóng gói nhạy cảm với nhiệt bao gồm phim mỏng, khay bọt và tấm giấy phủ.
- FDA 21 CFR 179.39 phù hợp:Phù hợp với quy định cho các bề mặt tiếp xúc trực tiếp với thực phẩm khi áp dụng trước khi điền.
- Bảo trì thấp và chi phí vận hành thấp:Tiêu thụ năng lượng tối thiểu, tuổi thọ đèn dài và không có vật liệu tiêu thụ hóa học Chi phí hoạt động hàng năm thường <1% chi phí chương trình khử trùng hóa học tương đương.
- Không phụ thuộc vào điều khiển đường dây hiện có:Hoạt động như một hệ thống an toàn độc lập với HMI của riêng nó hoặc tích hợp với PLC dòng hiện có để giám sát từ xa và quản lý công thức.
- Xây dựng thép không gỉ cứng:304 thép không gỉ vỏ với silicone đóng tế bào, bảo vệ nội bộ điện tử từ ẩm và bụi xâm nhập.Lớp lồng đèn có tiêu chuẩn IP66 phù hợp với môi trường rửa nhà máy thực phẩm.
Hỗ trợ và Dịch vụ
- Đánh giá máy vận chuyển tại chỗ và nghiên cứu khả thi:Các kỹ thuật viên của chúng tôi sẽ đến thăm cơ sở của bạn để đánh giá đường vận chuyển, đo khoảng trống có sẵn, và xác định vị trí mô-đun tối ưu để giảm vi khuẩn tối đa.
- Cài đặt & đưa vào sử dụng:Dịch vụ lắp đặt hoàn chỉnh bao gồm lắp đặt hỗ trợ, kết nối điện, lắp đặt khóa an toàn và hiệu chuẩn hệ thống - thường được hoàn thành trong một ca.
- Đào tạo người vận hành và bảo trì:Đào tạo tại chỗ một ngày bao gồm thay đèn, các thủ tục làm sạch, kiểm tra an toàn khóa và chẩn đoán lỗi.
- Kiểm tra an toàn điện trước khi lắp đặt:Kiểm tra các yêu cầu về nguồn cung cấp điện, tính toàn vẹn nối đất và khả năng tương thích khóa an toàn với các hệ thống bảo vệ máy hiện có.
- Hỗ trợ kỹ thuật từ xa:Giải quyết sự cố qua điện thoại, email và video với thời gian phản hồi tiêu chuẩn 4 giờ.
- Lịch bảo trì phòng ngừa:Chuẩn đoán hiệu suất đèn hai năm một lần hoặc hàng quý, làm sạch vỏ thạch anh, kiểm tra điện đệm và kiểm tra hệ thống truyền động.
- Các bộ phận thay thế có sẵn:Giao hàng ngay lập tức của đèn dự phòng nguyên bản, áo khoác thạch anh, vít và công tắc an toàn.
- Hỗ trợ xác thực:Trợ giúp lập bản đồ liều UV, nghiên cứu xác nhận chỉ số sinh học và tài liệu HACCP / FSMA.
Bao bì và vận chuyển
- Bao bì:Mô-đun hoàn chỉnh được đóng gói trong thùng bìa bọt tùy chỉnh; hộp điều khiển trong thùng bìa chống ăn mòn riêng biệt; đèn trong các ống chống va chạm riêng lẻ.Tất cả được đóng gói xuất khẩu trong các thùng carton lốp hai bức tường hoặc thùng gỗ dán.
- Tùy chọn vận chuyển:Giao hàng nhanh trên toàn thế giới (3 - 7 ngày), vận chuyển hàng không cho các giao hàng khẩn cấp, vận chuyển hàng biển (LCL / container) cho các đơn đặt hàng đầy đủ.
- Thời gian giao hàng:14 - 21 ngày cho các cấu hình mô-đun đơn tiêu chuẩn; 21 - 35 ngày cho nhiều mô-đun hoặc tùy chỉnh.
- Cảng tải/các lựa chọn vận chuyển:Đi nhanh từ nhà đến nhà cho hầu hết các khu vực; vận chuyển hàng hải từ các cảng lớn của Trung Quốc.
- Tài liệu:hóa đơn thương mại, danh sách đóng gói, chứng chỉ phù hợp CE, FDA 21 CFR 179.39 thư tuân thủ.
Câu hỏi thường gặp
Q: Làm thế nào tôi biết nếu mô-đun này có thể phù hợp với máy vận chuyển hiện tại của tôi?
A: Nhóm kỹ thuật ứng dụng của chúng tôi cung cấp đánh giá miễn phí. Chúng tôi chỉ yêu cầu ba phép đo: băng chuyền vận chuyển / chiều rộng khung, độ cao trên conveyors,và khoảng cách từ đường ray bên đến trở ngại gần nhấtĐối với các cài đặt phức tạp, chúng tôi cung cấp các chuyến thăm địa điểm hoặc đo bằng video gọi.
Q: Tôi có thể tự lắp đặt mô-đun hay cần phải lắp đặt chuyên nghiệp?
A: Mô-đun được thiết kế cho việc lắp đặt DIY đơn giản cho các nhân viên điện và bảo trì có trình độ.dịch vụ cài đặt trả tiền của chúng tôi đảm bảo xác minh an toàn đầy đủ, bản đồ cường độ tia cực tím, và tích hợp hệ thống điều khiển.
Hỏi: Tôi cần bao nhiêu mô-đun đèn cho chiều rộng máy vận chuyển của tôi?
A: Mỗi mô-đun bao gồm 200-800mm chiều rộng hiệu quả. Đối với một máy vận chuyển 600mm, một mô-đun thường đủ. Đối với các máy vận chuyển rộng hơn, nhiều mô-đun có thể được gắn cạnh nhau.Đánh giá khả thi miễn phí của chúng tôi sẽ xác định số lượng mô-đun chính xác.
Hỏi: Ánh sáng UV có làm hỏng băng chuyền của tôi không?
Đáp: Hầu hết các dây chuyền vận chuyển tiêu chuẩn (PVC, PU, lưới thép không gỉ, nhựa mô-đun) có khả năng chống tia UV-C rất cao. Tuy nhiên, dây chuyền cao su và một số dây chuyền chuyên dụng có thể bị suy thoái bề mặt.Chúng tôi bao gồm sự tương thích vật liệu dây đai như là một phần của chúng tôi đánh giá trước khi lắp đặt và cung cấp tấm chắn cho dây đai nhạy cảm.
Hỏi: Thời gian trả lại cho một hệ thống UV mô-đun so với chất khử trùng hóa học là bao nhiêu?
A: ROI thường đạt được trong 6-12 tháng do loại bỏ ngay lập tức chi phí mua hóa chất, loại bỏ các yêu cầu lưu trữ và xử lý hóa chất,loại bỏ chi phí rửa nước và xử lý nước thảiChi phí đầu tư thấp của hệ thống mô-đun và chi phí lắp đặt tối thiểu làm giảm thời gian hoàn vốn.
Hỏi: Đèn cần phải được thay thế thường xuyên như thế nào?
A: Đèn amalgam công suất cao đạt 12.000-16.000 giờ (3-4 năm hoạt động liên tục trên 12 giờ mỗi ngày).Chúng tôi khuyên bạn nên cung cấp một bộ đầy đủ của đèn thay thế để giảm thiểu thời gian ngừng hoạt động để thay đèn.
