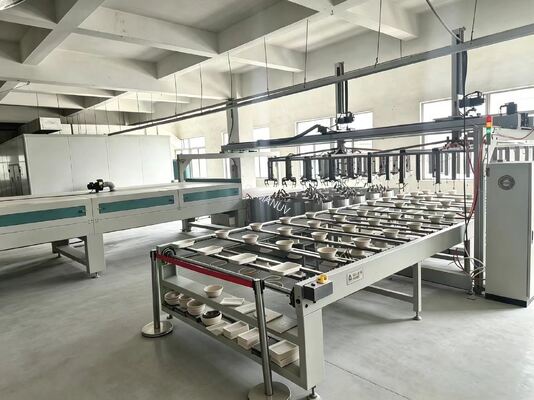

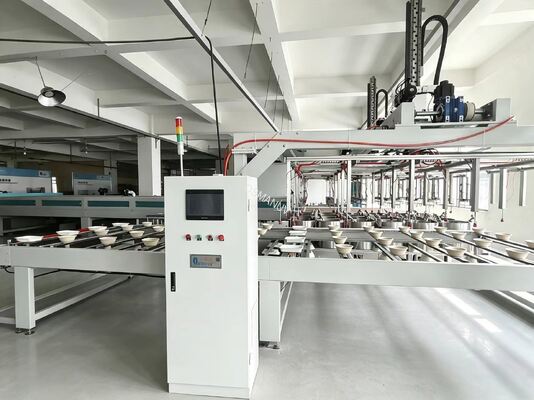

Đường phủ quay quay 24 trạm cho đồ ăn đúc bột
Đường dây sản xuất lớp phủ quay 24 trạm hoàn toàn tự động này được thiết kế cho việc áp dụng độ chính xác, khối lượng lớn các lớp phủ rào cản (PE, PLA, phân tán nước không chứa PFAS, chống quang,Polymers) trên nền bao gồm cả đồ dùng bếp đúc bộtSử dụng chỉ số xoay chính xác với các trạm sơn xoắn riêng lẻ, hệ thống đảm bảo sự nhất quán, đồng nhất,và lắng đọng phim không có lỗ chân khi tích hợp liều lượng, quay, và làm cứng thành một quá trình liên tục.
Thông số kỹ thuật
| Parameter | Giá trị chuẩn | Phạm vi tùy chỉnh |
|---|
| Số lượng trạm làm việc | 24 vị trí (định mục xoay) | 12 / 16 / 24 / 32 trạm |
| Công suất sản xuất | 15 - 35 chu kỳ/phút (360 - 840 pcs/h) | Có thể tùy chỉnhdựa trên thời gian sấy và kích thước bộ phận |
| Kích thước nền tối đa | đường kính 200 mm hoặc bảng 300 × 300 mm | Tối đa 450 mm /có thể tùy chỉnhkích thước chuck |
| Phạm vi tốc độ quay | 100 - 8.000 RPM | Có thể tùy chỉnhTối đa 12.000 vòng/phút |
| Độ chính xác tốc độ | ± 1 rpm (được điều khiển bằng servo) | ±0,5 RPM trong vòng tròn kíncó thể tùy chỉnh |
| Trọng lượng lớp phủ / độ dày | 5 - 25 gsm (khô) / 5 - 200 μm (nước) | Có thể tùy chỉnhthông qua hồ sơ bơm & xoay |
| Đồng nhất lớp phủ | >95% (trên 24 trạm) | Có thể nâng cấp lên ± 1% /có thể tùy chỉnh |

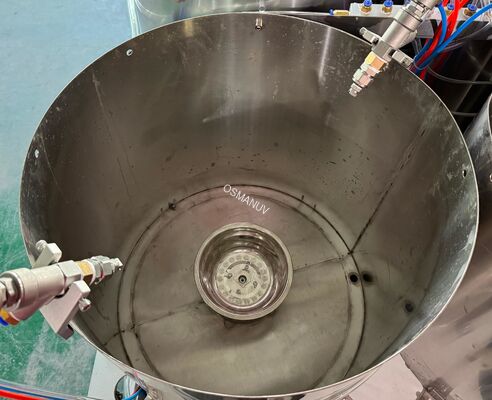

| Phương pháp áp dụng lớp phủ | Máy bơm đo chính xác + lớp phủ quay tốc độ cao | Có thể tùy chỉnh(châm, phun, phun mực) |
| Phương pháp sấy khô | Đường hầm nhiều giai đoạn (IR + không khí nóng ép) | Có thể tùy chỉnhchiều dài, vùng, tùy chọn tia UV |
| Vật liệu xây dựng chính | 304 thép không gỉ (khung), đường dẫn chất lỏng cấp thực phẩm | Lớp phủ 316L / PTFEcó thể tùy chỉnh |
| Hệ thống điều khiển | Mitsubishi PLC + màn hình cảm ứng HMI 7 " | Delta.thương hiệu tùy chỉnh |
| Nguồn cung cấp điện | 380V / 50Hz (3 pha), ~ 80-120kW đỉnh | 220V - 480V, 50/60Hzcó thể tùy chỉnh |
| Không khí nén | 0.6 - 0,8 MPa, ~ 150 NL/min | Có thể tùy chỉnhdòng chảy |
| Hiệu quả chuyển vật liệu | >90% | Có thể tùy chỉnhvới EBR & bát phục hồi |
| Dấu chân đường (L × W × H) | Khoảng 12m × 3,5m × 2,2m | Hoàn toàn tùy chỉnhđể phù hợp với nhà máy hiện có |
Ứng dụng

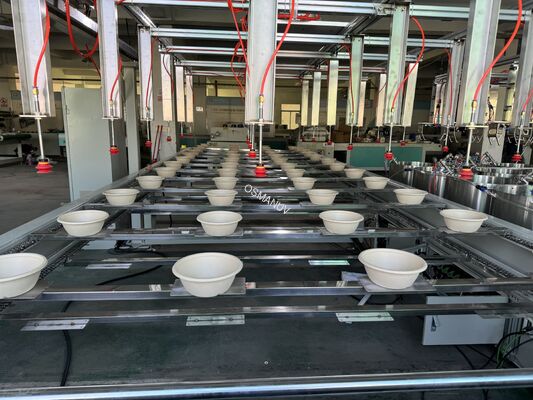

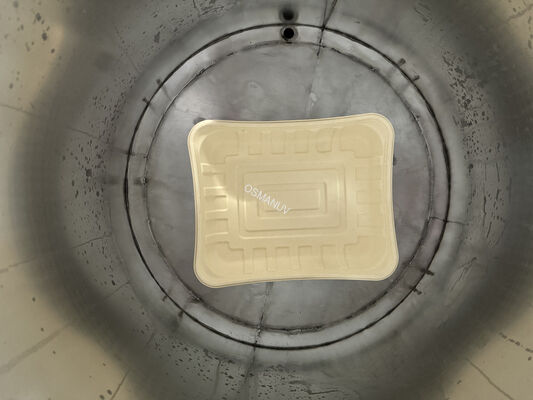

- Các đồ dùng bếp đúc bột - đĩa, bát, khay, thùng chứa vỏ vỏ (PE, PLA, lớp phủ ngăn sinh học)
- Hạt bán dẫn & MEMS - lớp phủ chống quang trên miếng (lên đến 300mm)
- Các pin mặt trời OLED / perovskite - lắng đọng màng mỏng cho màn hình hiển thị và tấm pin quang điện
- Bao bì thực phẩm - lớp phủ ngăn chặn nước/dầu cho bao bì thân thiện với môi trường dùng một lần
- Lớp phủ thiết bị y tế - phim tương thích sinh học trên cấy ghép hoặc thành phần
- Có thể tùy chỉnh cho: phim dẻo, tấm thủy tinh, băng gốm, điện cực pin lithium
Các đặc điểm chính
- Kiểm soát trạm cá nhân - mỗi trạm có thể chạy các chương trình quay độc lập (tốc độ, thời gian, gia tốc)
- Hiệu quả cao & năng suất - > 90% hiệu quả chuyển vật liệu so với phun
- Độ chính xác & đồng nhất - liều lượng và quay được điều khiển bằng servo đảm bảo trọng lượng lớp phủ nhất quán
- Thay đổi nhanh - thiết kế công cụ mô-đun cho phép thay đổi sản phẩm nhanh
- Kiểm soát thông minh & ghi lại dữ liệu - HMI với thư viện công thức (tối đa 999 công thức), theo dõi thời gian thực
- Thiết kế mạnh mẽ & vệ sinh - Xây dựng bằng thép không gỉ 304, dễ làm sạch
- Logic tiết kiệm vật liệu - Hệ thống phục hồi thông minh giảm tiêu thụ hóa chất 25-40%
- Khóa an toàn - dừng khẩn cấp, khóa nắp, phát hiện chân không cho khoang nền
Tùy chọn tùy chỉnh
- Số trạm: 8/12/16/24/32 trạm -có thể tùy chỉnh
- Các phần tổ và công cụ: các thiết bị gắn máy tùy chỉnh cho các hình dạng sản phẩm cụ thể
- Hệ thống liều: loại bơm, công suất và thiết kế vòi cho độ nhớt lớp phủ khác nhau -có thể tùy chỉnh
- Đường hầm sấy: chiều dài, vùng sưởi ấm, bước sóng IR hoặc khắc nghiệt tia UV -có thể tùy chỉnh
- Hồ sơ quay: tốc độ, gia tốc, thời gian mỗi trạm - độc lậpcó thể tùy chỉnhtheo công thức
- Cấu hình bố trí: tròn, tuyến tính hoặc hình chữ L -có thể tùy chỉnhcho không gian sàn
- Tích hợp: giao diện với máy in đúc hiện có, máy vận chuyển hoặc hệ thống MES -có thể tùy chỉnh
- Phục hồi vật liệu: tái chế EBR, dây chuyền khối lượng chết thấp, bát phục hồi dung môi -có thể tùy chỉnhđối với chất thải tối thiểu
- Kiểm soát môi trường: tương thích phòng sạch (Lớp 10 - Lớp 100,000), thanh lọc khí trơcó thể tùy chỉnh
Hỗ trợ và Dịch vụ
- 12 - 24 tháng bảo hành (có thể mở rộng dựa trên mô hình)
- Tư vấn dự án - phân tích khả thi và thiết kế giải pháp quy trình
- Lắp đặt và đưa vào sử dụng - lắp đặt và hiệu chuẩn tại chỗ được giám sát
- Giải quyết sự cố từ xa - thông qua WhatsApp, Teams hoặc TeamViewer
- Cung cấp phụ tùng thay thế - được lưu trữ trong hơn 7 năm
- Đào tạo người điều hành - đào tạo tại chỗ cho đội ngũ sản xuất của bạn
- Hỗ trợ kỹ thuật tùy chỉnh - CAD bản vẽ + điều chỉnh mã PLC bao gồm
Bao bì và vận chuyển
Bao gồm túi chân không chống tĩnh + đệm bọt + thùng xuất khẩu gỗ dán được tăng cường với giấy chống rỉ sét VCI và rào cản chống ẩm trên các thành phần nhạy cảm.FOB (Shanghai / Shenzhen / Qingdao) hoặc CIF bằng đường biểnCác tài liệu bao gồm: hướng dẫn sử dụng, giấy chứng nhận hiệu chuẩn, tuyên bố CE, sơ đồ điện.
Câu hỏi thường gặp
Hỏi: 24 trạm có thể chạy các chương trình quay khác nhau cùng một lúc không?
A: Có. Trong phiên bản động cơ độc lập, mỗi trạm hỗ trợ mộtcó thể tùy chỉnhcông thức độc lập (tốc độ, thời gian, gia tốc).
Hỏi: Có thể xử lý kích thước nền nào?
A: Tiêu chuẩn hỗ trợ lên đến 200mm wafers hoặc 300×300mm bảng.tùy chỉnhchucks cho nền từ chip 5 × 5mm đến các tấm 450mm.
Hỏi: Dòng này có thể xử lý cả lớp phủ dựa trên nước và chất hòa tan?
A: Vâng.tùy chỉnhcác vật liệu đường dẫn chất lỏng (PTFE, 316L) và thêm các vật liệu điện chống nổ để tương thích với dung môi.
Hỏi: Độ dài đường hầm sấy có thể điều chỉnh không?
A: Vâng. Đường hầm làm khô có thểtùy chỉnh(lớn hơn / ngắn hơn, vùng sưởi ấm khác nhau) dựa trên hồ sơ làm cứng lớp phủ của bạn.
Q: Làm thế nào tôi thay đổi giữa các hình dạng sản phẩm khác nhau?
A: Máy sử dụng công cụ mô-đun.có thể tùy chỉnhvà có thể được thay thế trong vòng chưa đầy 15 phút để thay đổi nhanh chóng.
Q: Có thể kết hợp với máy in đúc hiện có của tôi?
A: Vâng, chúng tôi cung cấpcó thể tùy chỉnhgiao diện nhập / xuất, kết hợp tốc độ và giao thức giao tiếp PLC để tích hợp liền mạch.
Q: Số lượng đặt hàng tối thiểu cho một dòng tùy chỉnh là bao nhiêu?
A: 1 đơn vị để thay đổi cấu hình (nests, vòi phun, tốc độ). 2 + đơn vị để thiết kế lại cơ học đầy đủ và bố trí tùy chỉnh.
