Hệ thống rô-bốt 24 trạm phủ quay mô-đun cho lớp phủ bên trong bột đúc – Sản xuất linh hoạt

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: OSMANUV
Chứng nhận: ISO9001
Số mô hình: OSM-XT-500
Tài liệu: PULP MOLDING AUTOMATIC SPIN...NE.pdf

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Có thể thương lượng
chi tiết đóng gói: HỘP GỖ
Thời gian giao hàng: 30 ~ 40 ngày
Điều khoản thanh toán: T/T
Khả năng cung cấp: đàm phán
Giá tốt nhất Tiếp xúc

Thông tin chi tiết
Hướng chạy: Từ trái sang phải Kiểu: Máy thí điểm phủ
tô điểm: Địa điểm tia cực tím, kết cấu, hiệu ứng cát Trạm làm việc: 24
cân nặng: 1200kg Quyền lực: 3kW, 16kW, 65,3kW, 4.2kW, 0,75kW/220V/50Hz
Tốc độ phủ: Tốc độ cao Tên sản xuất: Đường sơn xoắn 24 trạm
Làm nổi bật:

Hệ thống rô-bốt phủ quay mô-đun

,

Máy phủ bên trong bột đúc

,

Máy phủ quay sản xuất linh hoạt

Mô tả sản phẩm

Modular 24-Station Robotic Spin Coating Workcell cho lớp phủ bên trong bột xốp đúc

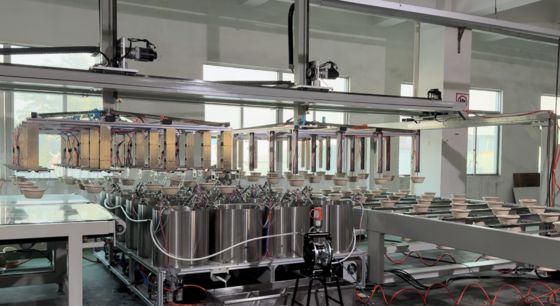

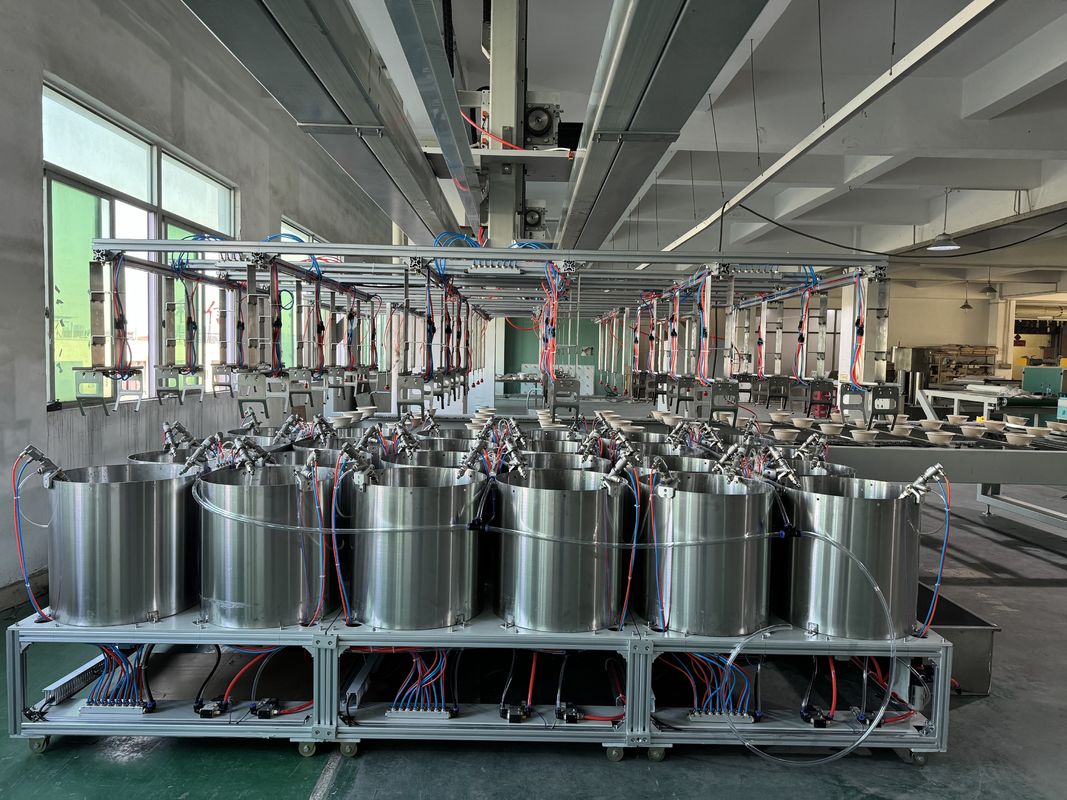

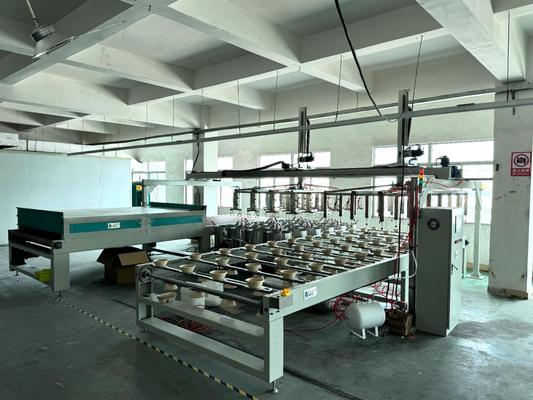

Thành phần của dây chuyền sản xuất

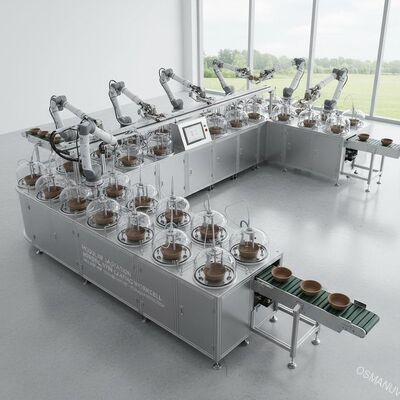

  • 24 mô-đun lớp phủ quay độc lập được sắp xếp theo bố trí hình tròn hoặc hình U
  • Robot cộng tác (cobot) để chuyển sản phẩm giữa các mô-đun
  • Bộ sưu tập cung cấp lớp phủ tập trung và thu gom chất thải
  • Tháp sấy mô-đun (IR, đối lưu hoặc kết hợp)
  • Giao diện máy vận chuyển thông minh để tích hợp trực tuyến
  • Các thiết bị mang sản phẩm phổ biến (có thể điều chỉnh mà không cần công cụ)
  • Máy tính biên với kết nối OPC UA
  • Bảng điều khiển theo dõi năng lượng thời gian thực
Tổng quan sản phẩm

Các mô-đun 24 trạm robot quay lớp phủ workcell tách khỏi truyền thống cố định lập chỉ mục bàn xoay. thay vào đó 24 độc lập spin lớp phủ mô-đun được sắp xếp linh hoạt (tròn, tuyến tính,hoặc hình chữ U)Thiết kế này cho phép định tuyến động:một sản phẩm có thể bỏ qua các trạm nếu quá trình sấy khô hoàn tất hoặc quay lại các trạm để sơn nhiều lớpMỗi mô-đun quay có động cơ, máy phân phối và bộ điều khiển cục bộ của riêng nó, cho phép xử lý song song thực sự với không nút thắt.Các workcell là lý tưởng cho các nhà sản xuất thường xuyên thay đổi hình dạng sản phẩm hoặc công thức lớp phủ, vì thiết kế mô-đun cho phép cấu hình lại trong vài giờ thay vì vài ngày.

Thông số kỹ thuật
Parameter Thông số kỹ thuật
Mô hình RSC-MP24M
Số mô-đun quay 24 (có thể mở rộng thành 48)
Cấu hình bố cục Tròn, tuyến tính hoặc hình L (có thể tùy chỉnh)
Loại robot Hợp tác (Universal Robots / Doosan / Fanuc CRX) - tùy chỉnh
Kích thước sản phẩm tối đa cho mỗi module 350 × 350 × 200 mm (có thể tùy chỉnh)
Tốc độ quay mỗi module 50-2500 vòng/phút (profile tốc độ độc lập)
Khối lượng lớp phủ trên mỗi bộ phận 0.1-10 ml (có thể lập trình)
Các mô-đun sấy trên mỗi tế bào 4-8 (trộn IR và không khí nóng, có thể tùy chỉnh)
Thời gian chu kỳ cho từng bộ phận 8-15 giây (bao gồm xử lý)
Năng lượng mỗi mô-đun quay 1.2 kW (24 mô-đun tổng cộng ~ 30 kW + robot)
Giao thức liên lạc EtherNet/IP, Profinet, OPC UA
Không gian sàn 6 × 5 m đến 10 × 8 m (định dạng tùy chỉnh)
Trọng lượng (hoàn chỉnh) 4200 kg (không bao gồm các mô-đun tùy chọn)
Ứng dụng

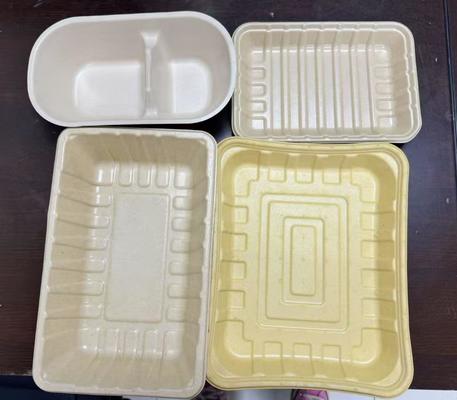

  • Sản xuất hỗn hợp cao của các khay bột đúc khác nhau (trái trái cây, trứng, điện tử, y tế)
  • Lớp phủ nhiều lớp: Primer + Barrier + Topcoat mà không cần chuyển sang máy khác
  • Khối lượng từ thấp đến trung bình (500-5000 bộ phận/ngày) với thay đổi thường xuyên
  • Các tuyến thử nghiệm hoặc mở rộng R&D cho các công thức sơn mới
  • Sản xuất đúng thời gian cho bao bì bột bột được phủ tùy chỉnh
Tùy chọn tùy chỉnh

Mỗi thành phần đều có thể tùy chỉnh:Số lượng các mô-đun quay (8-48), thương hiệu robot và tải trọng, hình học bố trí (có thể tùy chỉnh cho không gian sàn hiện có),có thể tùy chỉnhMô-đun lớp phủ - phun không khí, phun siêu âm hoặc phun kim,có thể tùy chỉnhcác loại mô-đun sấy (bộ sóng IR, dòng không khí đối lưu), vàcó thể tùy chỉnhThiết kế vật chứa sản phẩm (bàn tay phổ biến hoặc tổ có hình dạng cụ thể).có thể tùy chỉnhgiao diện phần mềm: tích hợp MES, báo cáo hàng loạt hoặc bảng điều khiển di động.Có thể tùy chỉnhhàng rào an toàn và rèm đèn để đáp ứng các quy định địa phương.

Các đặc điểm chính
  • Đường dẫn động - bất kỳ sản phẩm nào cũng có thể đi đến bất kỳ mô-đun quay nào theo bất kỳ thứ tự nào
  • Tái cấu hình thời gian ngừng hoạt động bằng không - thay đổi mô-đun trong <15 phút
  • Xử lý song song - 24 bộ phận được phủ đồng thời, không được lập chỉ mục
  • Hiệu quả năng lượng: các mô-đun tắt điện khi không hoạt động
  • Khám phá va chạm và giới hạn lực tích hợp (an toàn khi can thiệp bằng tay)
  • Chuyển đổi theo công thức - chọn tệp sản phẩm, robot tự động điều chỉnh các thông số kẹp và xoay
  • Kiến trúc mở - viết logic điều khiển của riêng bạn thông qua REST API
Hỗ trợ và Dịch vụ
  • Mô phỏng bố trí miễn phí và phân tích thời gian chu kỳ
  • Lắp ráp mô-đun tại chỗ và lập trình robot (3-5 ngày)
  • Đào tạo người vận hành bao gồm chứng nhận an toàn robot
  • Bảo hành 12 tháng cho tất cả các mô-đun, 24 tháng cho cánh tay robot
  • Truy cập từ xa PLC và robot để khắc phục sự cố
  • Hợp đồng dịch vụ linh hoạt: trả theo mức sử dụng hoặc hàng năm
Bao bì và vận chuyển
  • Mỗi mô-đun quay được đóng gói riêng trong hộp bìa bọt
  • Robot và bộ điều khiển trong thùng sản xuất ban đầu
  • Khung cấu trúc và máy vận chuyển trong thùng gỗ dán
  • Nhiều pallet - có thể vận chuyển như hàng hóa hàng không cho thiết lập khẩn cấp
  • Giao hàng: FCA / DDP tùy chọn
  • Bao gồm hướng dẫn lắp ráp dựa trên mã QR (video + mô hình 3D)
Câu hỏi thường gặp
Phải mất bao lâu để thay đổi từ hình dạng sản phẩm này sang hình dạng khác?
Đối với một sản phẩm hoàn toàn khác biệt, việc chuyển đổi mất 10-20 phút: thay đổi tay cầm robot (không có công cụ), chèn cốc xoay (thả nhanh) và lựa chọn công thức.Có thể tùy chỉnhpallet thay đổi nhanh có thể giảm thời gian này xuống còn 2 phút.
Tôi có thể chạy một lô nhỏ (ví dụ: 50 bộ phận) mà không lãng phí vật liệu sơn không?
Có - mỗi mô-đun quay có một thùng chứa nhỏ (20-200 ml).có thể tùy chỉnhchỉ thanh lọc và làm sạch các mô-đun được sử dụng. không cần phải đổ đầy tất cả 24 trạm.
Nếu tôi cần hơn 24 trạm trong tương lai thì sao?
Kiến trúc mô-đun làhoàn toàn tùy chỉnhChỉ cần thêm nhiều module spin và cập nhật chương trình robot. phần mềm điều khiển tự động nhận ra các module mới.
Hệ thống này có phù hợp với lớp phủ dựa trên dung môi có nguy cơ nổ không?
Vâng - chúng tôi cung cấp mộtcó thể tùy chỉnhphiên bản chống nổ với các mô-đun quay được chứng nhận ATEX, robot kín và thanh lọc khí trơ.
